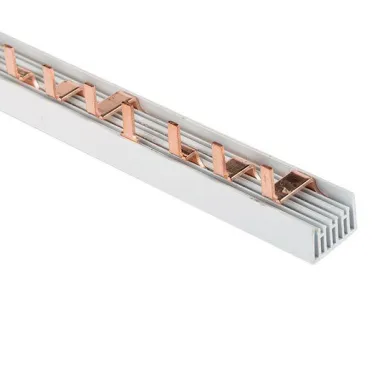

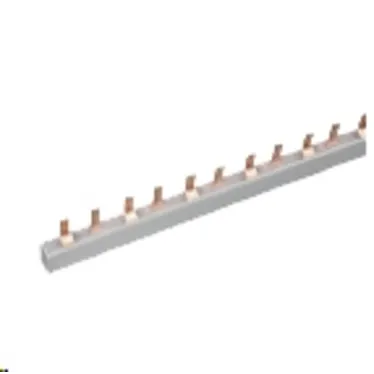

Шина соединительная типа PIN четырехфазная 63А 54 модуля pin-04-63 EKF
- Бренд: EKF
- Код производителя: pin-04-63
- Код РАЭК: 872265
- Код РС: 224889
- Страна: Китай
- Код ЭТМ: 8558341
3 385,00 ₽/шт.
Под заказ
Доступное количество по складам:
Срок доставки уточним при заказе
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Ширина,м 0,005
- Высота,м 0,1
- Длина,м 0,001
- Вес,кг 1
- Код РАЭК 872265
- Серия PROxima
- Код РС 224889
- Тип изделия Шина соединительная
- Напряжение,в 380
- Страна Китай
- Длина,мм 1 016
- Ширина,мм 4,5
- Объем,литр 0.912
- Объем,м3 0,001
- Способ монтажа Монтажная плата
- Материал Пластик
- Масса,кг 1
- Высота,мм 100
- Степень защиты IP20
- Диапазон рабочих температур от -40 до +55
- Номинальный ток,а 63
- Нормативный документ IEC 60309-1(1999)
- Климатическое исполнение УХЛ3
- Род тока Переменный (AC)
- Глубина,мм 0,87
- Тип подключения Штырь (Pin)
- Количество модулей DIN 56
- Количество контактов 56
- Материал проводника. Медь
- Количество фаз 4
- Код ЭТМ 8558341
- Изолированн. Да
- Количество полюсов 4
- Условный номин. ток короткого замыкания Iq, kA 12000
- Номин. продолжительный ток Iu,а 63
- Подходит для количества подключаемых устройств 14
- Подходит для устройств с N-проводником Нет
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
- Количество модулей (модульная ширина) 56
- Поперечное сечение,мм2 10
- Макс. допустимое раб. напряжение Ue,в 400
- Размер шага,мм 18
- Номин. кратковременно выдерживаемый ток Icw, kA 12000
- Номин. импульсное напряжение,кв 4 000
Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).
