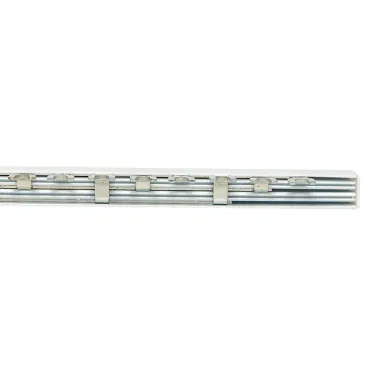

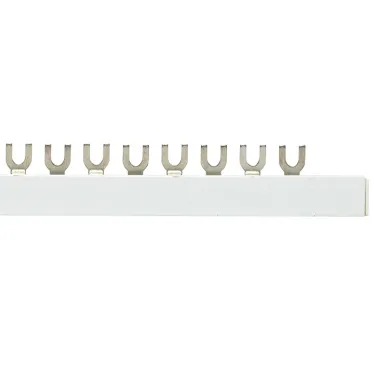

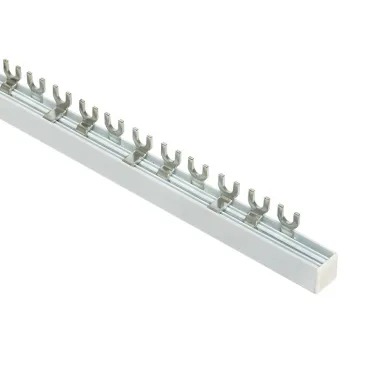

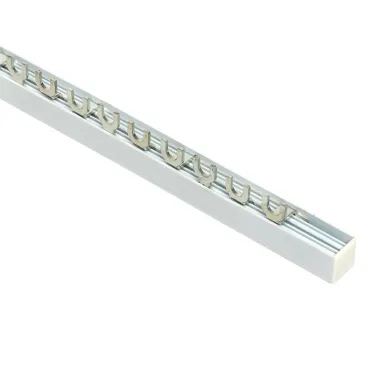

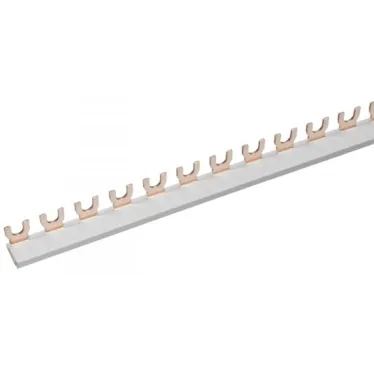

Шина соединительная типа FORK трехфазная 100А 54 модуля fork-03-100 EKF

Шина соединительная типа FORK трехфазная 100А 54 модуля
Шина соединительная типа FORK трехфазная 100А 54 модуля
Шина соединительная типа FORK трехфазная 100А 54 модуля
Шина соединительная типа FORK трехфазная 100А 54 модуля
Шина соединительная типа FORK трехфазная 100А 54 модуля
Шина соединительная типа FORK трехфазная 100А 54 модуля
  • Бренд: EKF
  • Код производителя: fork-03-100
  • Код РАЭК: 872242
  • Код РС: 312159
  • Страна: Китай
  • Код ЭТМ: 6625456
Характеристики Сертификаты
7 685,00 ₽/шт.
Под заказ
Госзакупки малого объема Большая смета? Отправьте в 1 клик
Доставка:
  • Самовывоз (МО, г. Мытищи): через 0 дней
  • Доставка по Москве и МО:через 0 дней
  • Передача в ТКчерез 0 дней
Способ оплаты:
  • Высота,м 0,1
  • Длина,м 0,001
  • Вес,кг 0,62
  • Код РАЭК 872242
  • Серия PROxima
  • Код РС 312159
  • Тип изделия Шина соединительная типа FORK
  • Напряжение,в 380
  • Страна Китай
  • Длина,мм 1 000
  • Ширина,мм 0,35
  • Объем,литр 0.684
  • Объем,м3 0,001
  • Способ монтажа Монтажная плата
  • Материал Пластик
  • Масса,кг 0,62
  • Высота,мм 100
  • Степень защиты IP20
  • Диапазон рабочих температур от -40 до +55
  • Номинальный ток,а 100
  • Нормативный документ IEC 60309-1(1999)
  • Климатическое исполнение УХЛ3
  • Род тока Переменный (AC)
  • Глубина,мм 0,65
  • Тип подключения Винтовое
  • Количество модулей DIN 54
  • Количество контактов 54
  • Материал проводника. Медь
  • Количество фаз 3
  • Код ЭТМ 6625456
  • Изолированн. Да
  • Количество полюсов 3
  • Условный номин. ток короткого замыкания Iq, kA 15000
  • Номин. продолжительный ток Iu,а 100
  • Подходит для количества подключаемых устройств 18
  • Подходит для устройств с N-проводником Нет
  • Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
  • Количество модулей (модульная ширина) 54
  • Поперечное сечение,мм2 16
  • Макс. допустимое раб. напряжение Ue,в 400
  • Размер шага,мм 18
  • Номин. кратковременно выдерживаемый ток Icw, kA 15000
  • Номин. импульсное напряжение,кв 4 000

Шины соединительные производятся в двух исполнениях - FORK (''вилка'') и PIN (''гребенка'') на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).
