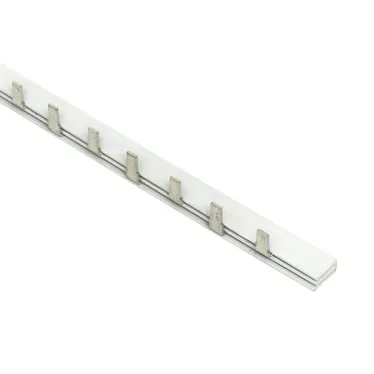

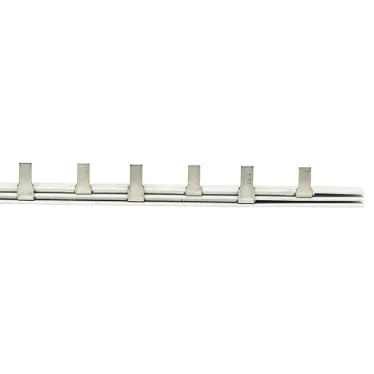

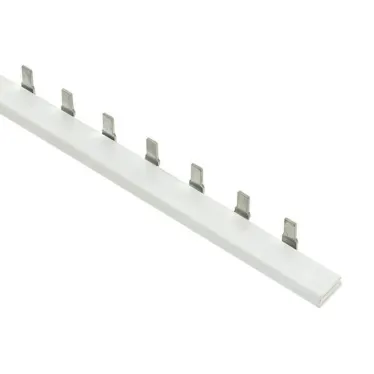

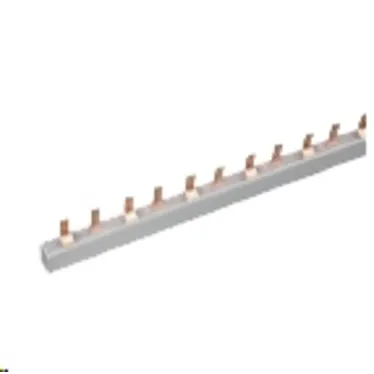

Шина соединительная типа PIN для 2-ф нагр. 100А 36x27мм PROxima pin-02-100m EKF

Бренд: EKF
Код производителя: pin-02-100m
Страна: Китай

5 262,00 ₽/шт.

В наличии 50 шт.

Доступное количество по складам:

Поставщик 40 шт.
Москва 10 шт.

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Высота,м 0,1
Длина,м 0,001
Вес,кг 0,54
Серия PROxima
Тип изделия Шина соединительная
Напряжение,в 380
Страна Китай
Длина,мм 1 000
Ширина,мм 0,25
Объем,литр 0.456
Объем,м3 0,001
Способ монтажа Монтажная плата
Масса,кг 0,54
Высота,мм 100
Степень защиты IP00
Номинальный ток,а 100
Нормативный документ IEC 60309-1(1999)
Климатическое исполнение УХЛ3
Глубина,мм 0,5
Тип подключения Штырь (Pin)
Количество модулей DIN 36
Количество контактов 36
Количество фаз 2
Изолированн. Да
Количество полюсов 2
Условный номин. ток короткого замыкания Iq, kA 17000
Номин. продолжительный ток Iu,а 100
Подходит для количества подключаемых устройств 18
Подходит для устройств с N-проводником Нет
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
Количество модулей (модульная ширина) 36
Поперечное сечение,мм2 16
Макс. допустимое раб. напряжение Ue,в 400
Размер шага,мм 27
Номин. кратковременно выдерживаемый ток Icw, kA 17000
Номин. импульсное напряжение,кв 4 000

Шины соединительные производятся в двух исполнениях - FORK (''вилка'') и PIN (''гребенка'') на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).
