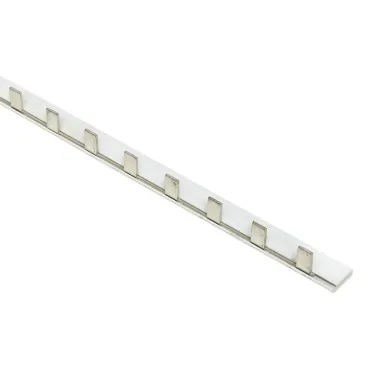

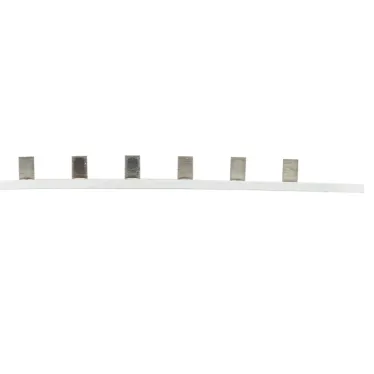

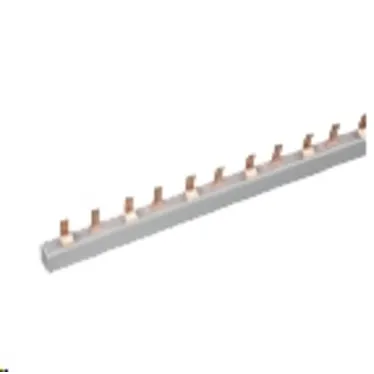

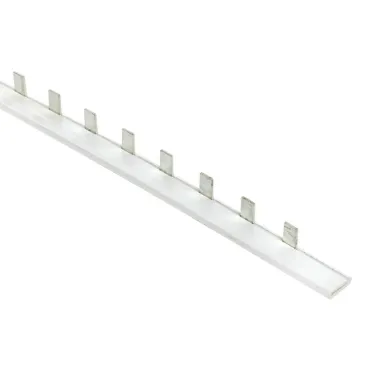

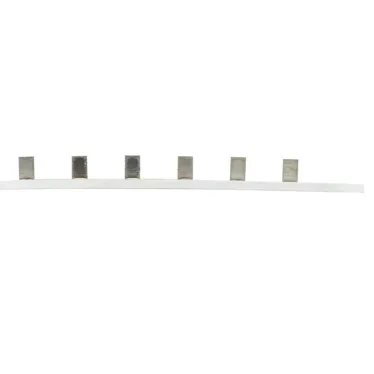

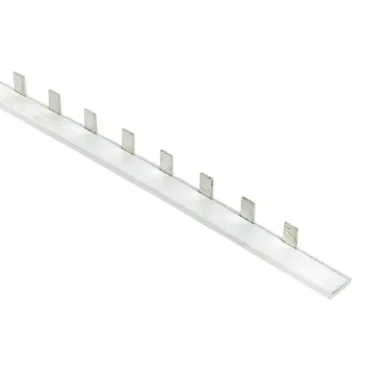

Шина соединительная типа PIN для 1-ф нагрузки 100А 37x27мм PROxima pin-01-100m EKF
- Бренд: EKF
- Код производителя: pin-01-100m
- Код РАЭК: 872255
- Код РС: 312163
- Страна: Китай
3 229,00 ₽/шт.
Под заказ
Доступное количество по складам:
Срок доставки уточним при заказе
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Высота,м 0,05
- Длина,м 0,001
- Вес,кг 0,21
- Код РАЭК 872255
- Серия PROxima
- Код РС 312163
- Тип изделия Шина соединительная
- Напряжение,в 220
- Страна Китай
- Длина,мм 1 000
- Ширина,мм 0,15
- Объем,литр 0.155
- Способ монтажа Монтажная плата
- Масса,кг 0,21
- Высота,мм 100
- Степень защиты IP00
- Номинальный ток,а 100
- Нормативный документ IEC 60309-1(1999)
- Климатическое исполнение УХЛ3
- Глубина,мм 2,8
- Тип подключения Штырь (Pin)
- Количество модулей DIN 36
- Количество контактов 36
- Количество фаз 1
- Изолированн. Да
- Количество полюсов 1
- Условный номин. ток короткого замыкания Iq, kA 17000
- Номин. продолжительный ток Iu,а 100
- Подходит для количества подключаемых устройств 36
- Подходит для устройств с N-проводником Нет
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
- Количество модулей (модульная ширина) 36
- Поперечное сечение,мм2 16
- Макс. допустимое раб. напряжение Ue,в 230
- Размер шага,мм 27
- Номин. кратковременно выдерживаемый ток Icw, kA 17000
- Номин. импульсное напряжение,кв 4 000
Шины соединительные производятся в двух исполнениях - FORK (''вилка'') и PIN (''гребенка'') на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).
