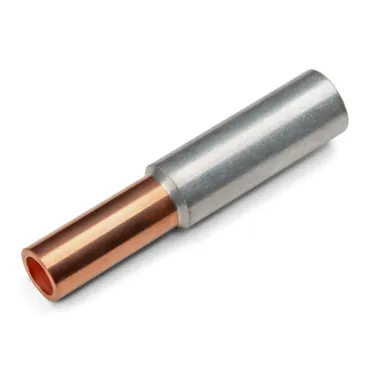

Гильза кабельная алюмомедная ГАМ 150/120 50560 КВТ
- Бренд: КВТ
- Код производителя: 50560
- Код РАЭК: 661743
- Код РС: 122780
- Страна: Россия
- Код ЭТМ: 7533032
1 097,00 ₽/шт
Под заказ
Доступное количество по складам:
Срок доставки уточним при заказе
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Ширина,м 0,015
- Высота,м 0,005
- Длина,м 0,014
- Вес,кг 1,42
- Код РАЭК 661743
- Серия ГАМ : Гильзы медно-алюминиевые под опрессовку
- Код РС 122780
- Тип изделия Гильза соединительная
- Напряжение,в 35 000
- Страна Россия
- Длина,мм 120
- Ширина,мм 24
- Способ монтажа Опрессовка
- Материал Алюминий, медь
- Масса,кг 0,15
- Высота,мм 24
- Сфера применения для соединения алюминиевых и медных жил
- Нормативный документ ТУ 3449-017-59861269-2004
- Объем,м.куб. 0.001
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр внутренний,мм 1 517
- Сечение жилы,мм2 120
- Диапазон сечений 150
- Код ЭТМ 7533032
- Изолированн. Нет
- Для полностью защищенных соединений Нет
- Маслостойкая уплотняющая/центрующая полоса Нет
- Уровень напряжения До 15 кВ
- Форма поперечного сечения Многопроволочная круглая/секторная жила
- Номин. поперечное сечение (алюминий),мм2 150
- Подходит для кабелей с алюминиевой/стальной жилой Нет
- Номин. поперечное сечение (медь),мм2 120
- Соединение медным болтом Нет
- Подходит для кабелей из сплава алюминия с магнием и кремнием (альдрей) Нет

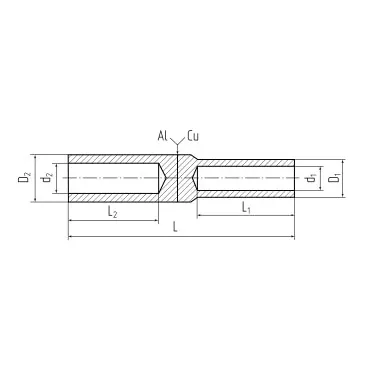

Предназначены для соединения опрессовкой алюминиевых и медных жил. Материал - электротехнический алюминий марки АД1 и медь марки М1. Рабочее напряжение - до 10 кВ. Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне. Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора. Цельная и несварная конструкция гильзы ГАМ предотвращает образование гальванической пары между медью и алюминием. Конструкция гильз ГАМ ''КВТ'' предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки
