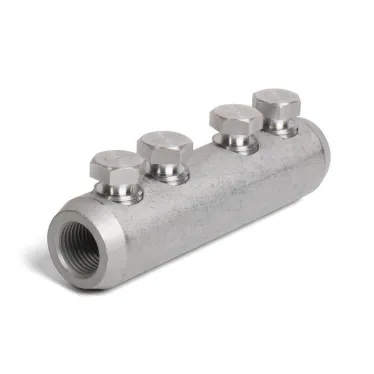

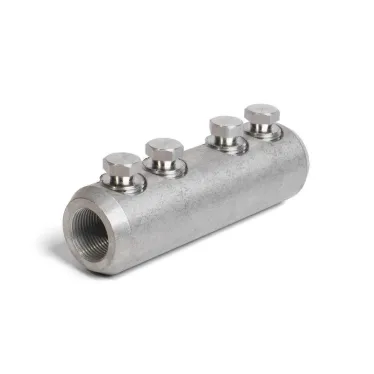

Соединитель болтовой 4СБП-150/240 67041 КВТ
- Поставщик 1125 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,03
- Высота,м 0,002
- Длина,м 0,05
- Вес,кг 1,202
- Код РАЭК 1243860
- Серия СБП : Соединители болтовые для кабелей с изоляцией из сшитого полиэтилена
- Тип изделия Соединитель болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 220
- Ширина,мм 140
- Объем,литр 0.92
- Объем,м3 0,01
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,5
- Высота,мм 40
- Дополнительная информация расположение болтов - рядное
- Сфера применения Соединение любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр наружный,мм 27
- Диаметр внутренний,мм 17
- Изоляция Нет
- Сечение жилы,мм2 240
- Диапазон сечений 150-240
- Со срывной головкой (-ами) Да
- С изоляцией Нет

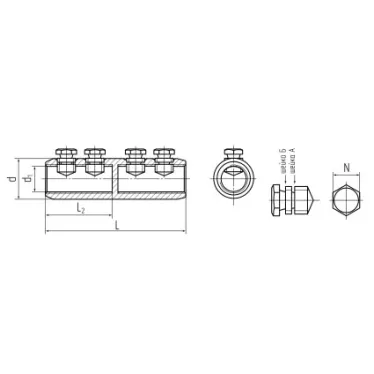

Предназначены для соединения кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля, Рядное расположение болтов на корпусе соединителя. Центрально-симмтричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности корпуса. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы, Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения.
