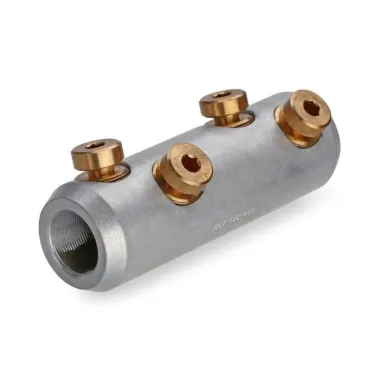

Соединитель болтовой 4СБЕ-35–70/120 65825 КВТ

Бренд: КВТ
Код производителя: 65825
Код РАЭК: 1243871
Код РС: 1182698
Страна: Россия

1 304,00 ₽/шт.

В наличии 2500 шт.

Доступное количество по складам:

Поставщик 2500 шт.

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Ширина,м 0,025
Высота,м 0,001
Длина,м 0,03
Вес,кг 1,55
Код РАЭК 1243871
Серия СБЕ-35 : Соединители болтовые на напряжение до 35 кВ. Евросерия
Код РС 1182698
Тип изделия Соединитель болтовой
Напряжение,в 35 000
Страна Россия
Длина,мм 100
Ширина,мм 40
Объем,литр 0.84
Цвет Серый
Способ монтажа На винты
Материал Медь
Масса,кг 0,1
Высота,мм 40
Дополнительная информация расположение болтов - угловое, материал болтов - медный сплав
Сфера применения Соединение любого типа кабельных жил
Нормативный документ ТУ 3449-009-97284872-2006
Покрытие Без покрытия
Номинальное напряжение,кв 35
Диаметр наружный,мм 27
Диаметр внутренний,мм 15
Изоляция Нет
Сечение жилы,мм2 120
Диапазон сечений 70-120
Со срывной головкой (-ами) Да
С изоляцией Нет

Смотреть видео

Предназначены для соединения кабельных жил напряжением до 35 кВ. Центрально симмтричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Соединители 'КВТ' имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт.
