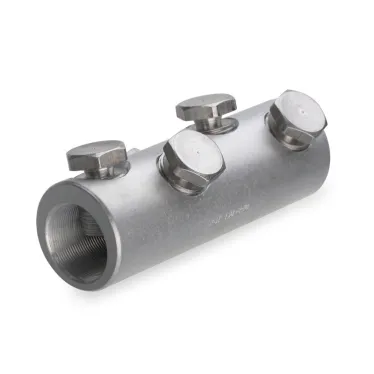

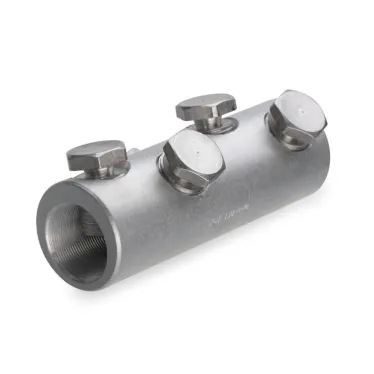

Соединитель болтовой 4СБЕ-150/240 65804 КВТ
- Бренд: КВТ
- Код производителя: 65804
- Код РАЭК: 1168231
- Код РС: 1182694
- Страна: Россия
- Поставщик 9175 шт.
- Москва 80 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,03
- Высота,м 0,008
- Длина,м 0,042
- Вес,кг 0,2
- Код РАЭК 1168231
- Серия СБЕ : Соединители болтовые с угловым расположением болтов. Евросерия
- Код РС 1182694
- Тип изделия Соединитель болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 100
- Ширина,мм 27
- Объем,литр 0.184
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,18
- Высота,мм 27
- Дополнительная информация расположение болтов - угловое
- Сфера применения Соединение любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр наружный,мм 37
- Диаметр внутренний,мм 25
- Изоляция Нет
- Сечение жилы,мм2 240
- Диапазон сечений 150-240
- Защитное покрытие поверхности Без покрытия (голый)
- Номин. поперечное сечение (диапазон),мм2 150
- Маслостойкая уплотняющая/центрующая полоса Нет
- Уровень напряжения До 10 кВ
- Со срывной головкой (-ами) Да
- Количество винтов/болтов 4
- С изоляцией Нет
Предназначены для соединения любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Эксцентриковое отверстие под кабельную жилу в корпусе соединителя. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
