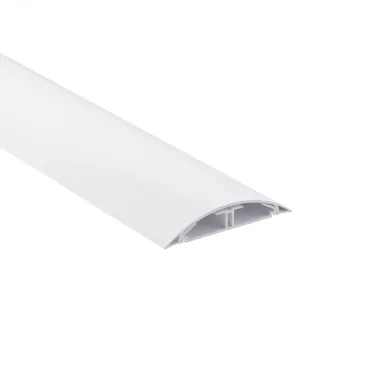

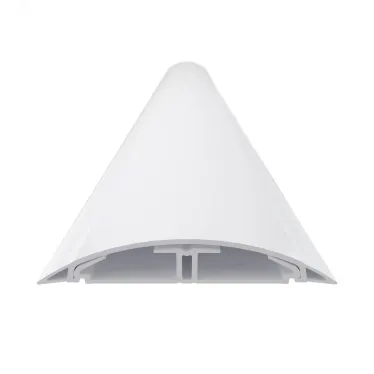

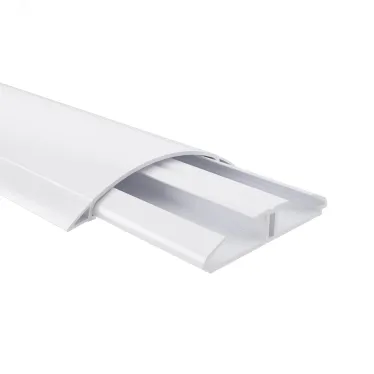

Канал напольный СSP-N 75x17 белый 01331 DKC
- Бренд: DKC
- Код производителя: 01331
- Код РАЭК: 336570
- Код РС: 61798
- Страна: Россия
- Код ЭТМ: 169991177
- Поставщик 8448 м
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,013
- Высота,м 0,006
- Длина,м 0,125
- Вес,кг 0,618
- Код РАЭК 336570
- Серия In-liner Front
- Код РС 61798
- Тип изделия Кабель-канал
- Страна Россия
- Длина,мм 2 000
- Ширина,мм 95,1
- Объем,м3 0,002
- Цвет Белый
- Материал Пластик
- Масса,кг 0,618
- Высота,мм 17,5
- Климатическое исполнение УХЛ4
- Объем,м.куб. 0.001
- Крышка Да
- Рекомендованный проектный ассортимент Да
- Не содержит галоген Да
- Пожаробезопасность Не распространяет горение (по ГОСТ Р 53313-2009)
- Ударопрочность 4
- Количество отсеков 2
- Напряжение пробоя,в 2 500
- Код ЭТМ 169991177
- Количество каналов 1
- Самоклеящ-ся Нет
- Количество секций 1
- Уплотнительная кромка Нет

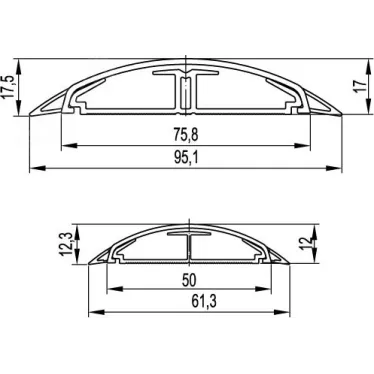

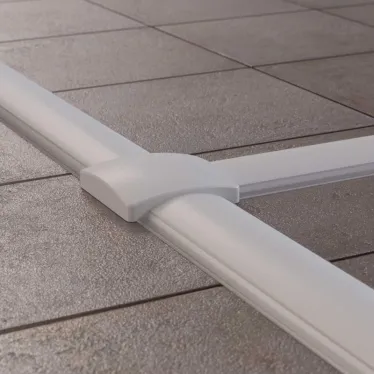

Серия коробов и напольных систем для организации рабочих мест ''In-liner Front'' создана специально для открытой прокладки кабеля в помещениях офисов. Элементы системы ''In-liner Front'' отличаются современным дизайном. Они имеют обтекаемую форму и стильную глянцевую поверхность. Материал, из которого изготовлены короба и кабель-каналы, отличается высокой прочностью. С него легко удалить пыль, а цвет изделий сохраняется на долгое время даже под воздействием ультрафиолетовых лучей. Напольные каналы применяются для открытой прокладки кабеля в условиях большой площади и открытых пространств, а также в офисах, где электропроводка проложена под полом. Их профиль имеет полукруглую форму, способствующую устойчивости кабель-каналов к нагрузкам. Резиновые уплотнители обеспечивают плотное прилегание каналов к полу. Каналы могут применяться совместно с башенками Bus. Напольный канал имеет ширину 75 мм и высоту 17 мм. Материал - ПВХ. Цвет - белый.
