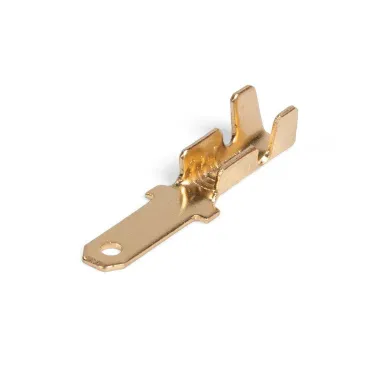

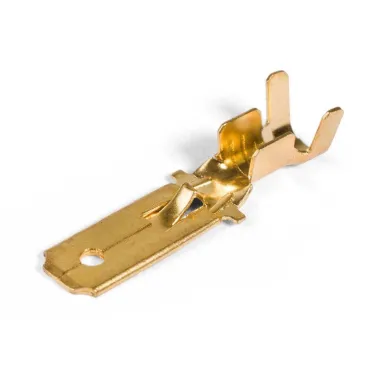

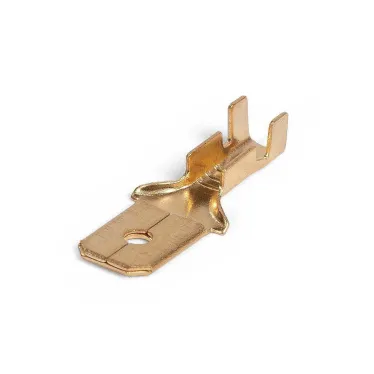

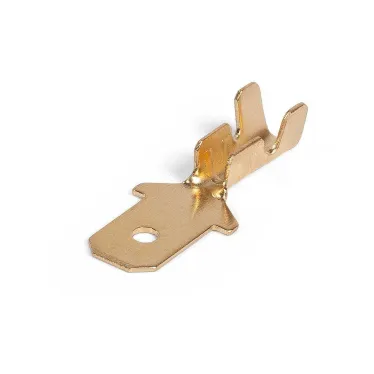

Разъем плоский неизолированный (папа) РП-П 2.5-(6.3) 59138 КВТ
- Бренд: КВТ
- Код производителя: 59138
- Код РАЭК: 661889
- Код РС: 1182639
- Страна: Китай
- Код ЭТМ: 7149391
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,001
- Длина,м 0,001
- Вес,кг 0,001
- Код РАЭК 661889
- Серия РП-М / РП-П : Разъемы плоские под двойной обжим по жиле и изоляции
- Код РС 1182639
- Модель/исполнение Штекер (папа)
- Тип изделия Разъем
- Напряжение,в 690
- Страна Китай
- Длина,мм 200
- Ширина,мм 25
- Объем,литр 0.001
- Способ монтажа Опрессовка
- Материал Латунь
- Масса,кг 0,001
- Высота,мм 60
- Сфера применения Монтаж соединений
- Диапазон рабочих температур от -55 до +135
- Номинальный ток,а 27
- Нормативный документ ТУ 3424-001-59861269-2004
- Покрытие Без покрытия
- Номинальное напряжение,кв 0,4
- Изоляция Не применимо
- Сечение жилы,мм2 2,5
- Диапазон сечений 2.5
- Код ЭТМ 7149391
- Цвет изоляции Не применимо
- Номин. поперечное сечение (диапазон),мм2 1,5
- Размер контакта/штекера Плоский 6.3 х 0.8 мм
Предназначены для формирования вибростойких быстроразъемных соединений и оконцевания многопроволочных гибких медных проводов. Рекомендовано использовать в зонах вибрации и повышенных температур. Материал коннектора - латунь марки Л63. Покрытие коннектора - без покрытия. Температурный диапазон - от -55 °C до +135 °C. Максимальное напряжение - 400 В. Поперечные засечки в месте контактного скругления под кабельную жилу увеличивают механическую прочность соединения ''разъем–жила''. Двухконтурный обжим по жиле и изоляции обеспечивает особую механическую прочность и вибростойкость соединений. Конструкция клемм предусматривает фиксаторы замкового типа, защелкивающиеся при парном соединении разъемов ''мама–папа''. Размер контакта определяется шириной ''В'' клеммы РП -П. Для опрессовки используется двухконтурная матрица МПК -04 ''КВТ''
