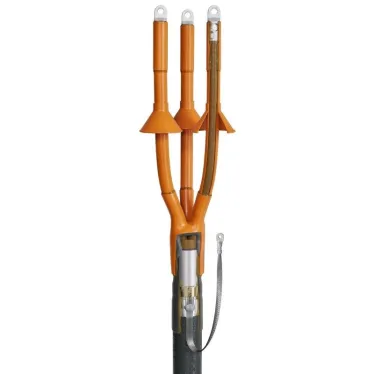

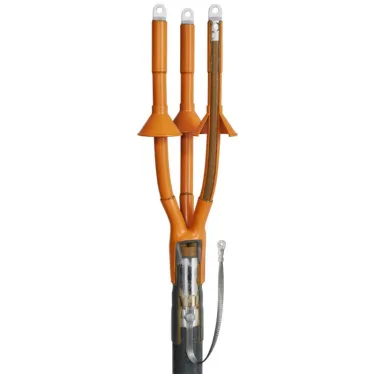

Муфта кабельная концевая 3КНТп-10-70/120(Б) 50119 КВТ
- Бренд: КВТ
- Код производителя: 50119
- Код РАЭК: 662178
- Код РС: 420180
- Страна: Россия
- Код ЭТМ: 3143611
- Москва 22 компл
- РЦ Москва 1 компл
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,12
- Высота,м 0,12
- Длина,м 0,71
- Вес,кг 1,38
- Код РАЭК 662178
- Серия 3КНТп-10:Концевая кабельная муфта наружной установки для кабелей с бумажной изоляцией до 10 кВ
- Код РС 420180
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта концевая
- Страна Россия
- Длина,мм 720
- Ширина,мм 130
- Объем,литр 10.224
- Объем,м3 0,013
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 2,4
- Высота,мм 120
- Сфера применения Оконцевание 3-х жильных кабелей с бумажной маслопропитанной изоляцией
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Номинальное напряжение,кв 10
- Комплектация С болтовыми наконечниками
- Количество жил 3
- Изоляция Пропитанная бумажная изоляция
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Код ЭТМ 3143611
- Номин. поперечное сечение (диапазон),мм2 70
- Уровень напряжения 6/10 кВ
- Подходит для: Трехжильного кабеля
- Область (место) применения Вне помещений (наружн. установка)
- Количество проводников 3...3
Предназначены для оконцевания 3-х жильных кабелей - с бумажной маслопропитанной изоляцией, с броней из стальных лент или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Соответствует требованиям ГОСТ 13781.0-86. Основные термоусаживаемые элементы муфты - перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета. Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях. Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки, пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя 'А'.
