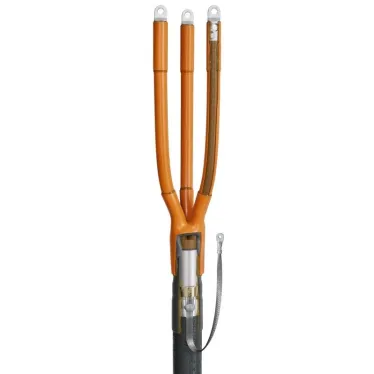

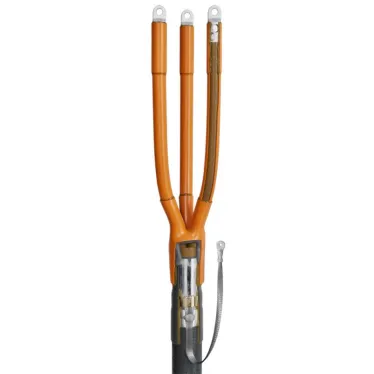

Муфта кабельная концевая 3КВТп-10-150/240(Б) 50117 КВТ
- Бренд: КВТ
- Код производителя: 50117
- Код РАЭК: 662180
- Код РС: 413336
- Страна: Россия
- Код ЭТМ: 6137060
- Москва 10 шт
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,12
- Высота,м 0,12
- Длина,м 0,71
- Вес,кг 1,64
- Код РАЭК 662180
- Серия 3КВТп-10:Концевая кабельная муфта внутренней установки для кабелей с бумажной изоляцией до 10 кВ
- Код РС 413336
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта концевая
- Страна Россия
- Длина,мм 700
- Ширина,мм 130
- Объем,литр 10.224
- Объем,м3 0,013
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 1,5
- Высота,мм 130
- Сфера применения Оконцевание 3-х жильных кабелей с бумажной маслопропитанной изоляцией
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Номинальное напряжение,кв 10
- Комплектация С болтовыми наконечниками
- Количество жил 3
- Изоляция Пропитанная бумажная изоляция
- Сечение жилы,мм2 240
- Диапазон сечений 150-240
- Код ЭТМ 6137060
- Номин. поперечное сечение (диапазон),мм2 150
- Уровень напряжения 6/10 кВ
- Подходит для: Трехжильного кабеля
- Область (место) применения Внутри помещений (внутр. установка)
- Количество проводников 3...3
Предназначены для оконцевания 3-х жильных кабелей - с бумажной маслопропитанной изоляцией. с броней из стальных лент или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение 6 и 10 кВ. Основные термоусаживаемые элементы муфты - перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета. Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля. Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа, пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя 'А'.
