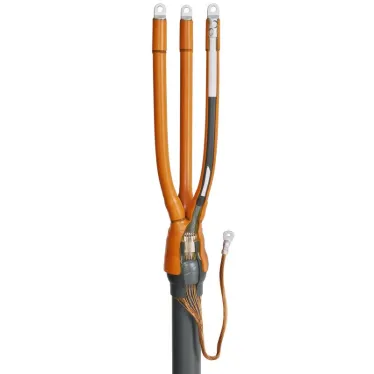

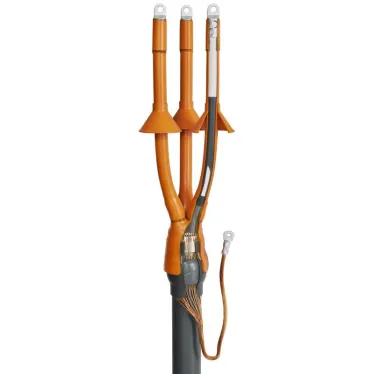

Муфта кабельная концевая 3ПКВТп-10-70/120(Б) 66283 КВТ
- Бренд: КВТ
- Код производителя: 66283
- Код РАЭК: 1244021
- Код РС: 420184
- Страна: Россия
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,12
- Высота,м 0,12
- Длина,м 0,71
- Вес,кг 1,55
- Код РАЭК 1244021
- Серия 3ПКВТп-10 : Концевые термоусаживаемые муфты 3ПКВТп-10
- Код РС 420184
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта концевая
- Страна Россия
- Длина,мм 700
- Ширина,мм 130
- Объем,литр 10.224
- Объем,м3 0,013
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 0,2
- Высота,мм 125
- Дополнительная информация Внутренняя установка. С болтовыми наконечниками.
- Сфера применения Для оконцевания кабелей с изоляцией из сшитого полиэтилена.
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Номинальное напряжение,кв 10
- Комплектация С болтовыми наконечниками
- Количество жил 3
- Изоляция Сшитый полиэтилен
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Номин. поперечное сечение (диапазон),мм2 70
- Уровень напряжения 6/10 кВ
- Подходит для: Трехжильного кабеля
- Количество проводников 3...3
Предназначены для оконцевания 3-х жильных кабелей - с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней или без брони на напряжение 6 и 10 кВ. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля. Материал изолирующей трубки кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям. Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа, провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник под опрессовку не входит в комплект муфты. В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам.
