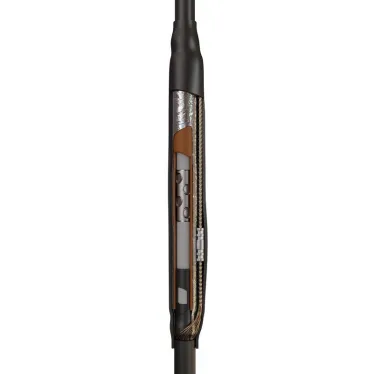

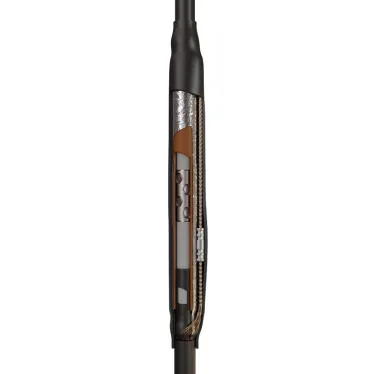

Муфта кабельная соединительная 1ПСТ-10-35/50 69551 КВТ
- Бренд: КВТ
- Код производителя: 69551
- Код РАЭК: 1207462
- Код РС: 422146
- Страна: Россия
- Поставщик 45 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,06
- Высота,м 0,06
- Длина,м 0,217
- Вес,кг 0,7
- Код РАЭК 1207462
- Серия 1ПСТ-10 : Соединительные кабельные муфты 1ПСТ-10
- Код РС 422146
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта соединительная
- Страна Россия
- Длина,мм 650
- Ширина,мм 180
- Объем,литр 21.06
- Объем,м3 0,008
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 0,7
- Высота,мм 180
- Диапазон рабочих температур от -50 до +50
- Не содержит галоген Да
- Номинальное напряжение,кв 10
- Комплектация Без болтовых соединителей
- Количество жил 1
- Изоляция Сшитый полиэтилен
- Сечение жилы,мм2 50
- Диапазон сечений 35-50
- Уровень напряжения 6/10 кВ
- Подходит для: Прочее
- Номин. поперечное сечение проводника,мм2 35
- Количество проводников 1
- С винтовыми/болтовыми наконечниками/гильзами Нет
- С концентрическим экранированием Да
- Аксессуары для подключения (в комплекте) Нет (без)
- Утверждена горнодобывающим промышленным сектором Нет
- Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией Нет
- Номинальное напряжение U0/U (Um) 6/10 (12) кв
Предназначены для соединения одножильных кабелей - с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок, на напряжение 6 и 10 кВ. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в областях среза полупроводящего экрана. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа, провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители. Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля. Комплект поставки рассчитан для монтажа трех фаз кабеля.
