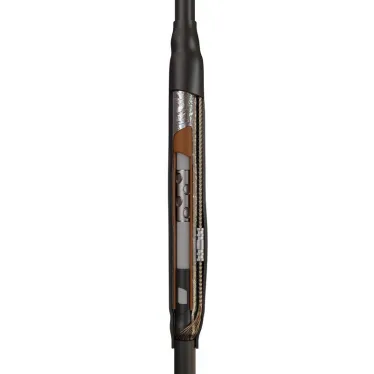

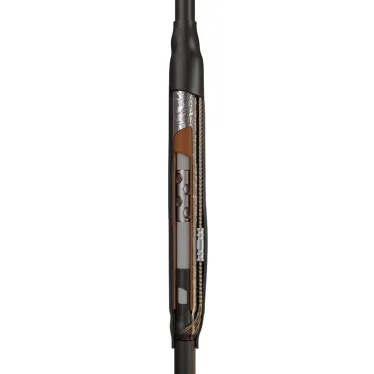

Муфта кабельная соединительная 1ПСТ-10-500/630(Б) нг-LS 76438 КВТ
- Бренд: КВТ
- Код производителя: 76438
- Код РАЭК: 1494522
- Код РС: 1274651
- Страна: Россия
- Поставщик 9 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,077
- Высота,м 0,077
- Длина,м 0,217
- Вес,кг 1,933
- Код РАЭК 1494522
- Серия 1ПСТ-10 нг-LS:Соединительная кабельная муфта наружной установки для кабелей «нг-LS» с изоляцией из с
- Код РС 1274651
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта соединительная
- Страна Россия
- Объем,литр 34.385
- Объем,м3 0,013
- Способ монтажа Термоусадка
- Материал Полиолефин
- Масса,кг 1,9
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-005-97284872-2015
- Не содержит галоген Да
- Исполнение нг-LS
- Номинальное напряжение,кв 10
- Комплектация с болтовыми соединителями
- Количество жил 1
- Изоляция Сшитый полиэтилен
- Сечение жилы,мм2 630
- Диапазон сечений 500-630
- Диапазон внешних диаметров кабеля 39.4
- Уровень напряжения 6/10 кВ
- Подходит для: Прочее
- Номин. поперечное сечение проводника,мм2 500
- Количество проводников 1
- С винтовыми/болтовыми наконечниками/гильзами Да
- С концентрическим экранированием Да
- Аксессуары для подключения (в комплекте) Винтовой соединитель со срывной головкой
- Утверждена горнодобывающим промышленным сектором Нет
- Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией Нет
- Номинальное напряжение U0/U (Um) 6/10 (12) кв
Предназначены для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок, на напряжение 6 и 10 кВ. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа, провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители. Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов. Комплект поставки рассчитан для монтажа трех фаз кабеля. Предназначены для установки только на кабели с алюминиевыми токопроводящими жилами.
