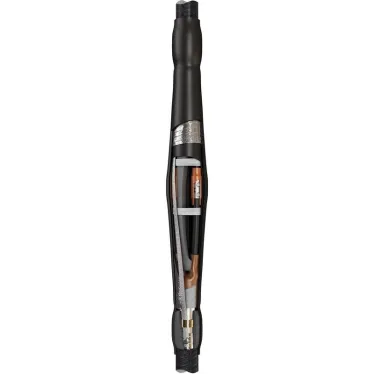

Муфта кабельная соединительная 3СТп-10-70/120(Б) 52834 КВТ
- Бренд: КВТ
- Код производителя: 52834
- Код РАЭК: 662222
- Код РС: 413339
- Страна: Россия
- Код ЭТМ: 9604790
- Поставщик 5146 шт.
- Москва 45 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,16
- Высота,м 0,15
- Длина,м 1,22
- Вес,кг 5,15
- Код РАЭК 662222
- Серия 3СТп-10 : Соединительные кабельные муфты 3СТп-10
- Код РС 413339
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта соединительная
- Страна Россия
- Длина,мм 1 200
- Ширина,мм 150
- Объем,литр 29.28
- Объем,м3 0,036
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 4,5
- Высота,мм 160
- Дополнительная информация Наличие заземления брони
- Сфера применения Предназначены для оконцевания кабелей
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Не содержит галоген Да
- Номинальное напряжение,кв 10
- Комплектация с болтовыми соединителями
- Количество жил 3
- Изоляция Пропитанная бумажная изоляция
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Код ЭТМ 9604790
- Уровень напряжения 6/10 кВ
- Подходит для: Прочее
- Номин. поперечное сечение проводника,мм2 70
- Количество проводников 3
- С винтовыми/болтовыми наконечниками/гильзами Да
- С концентрическим экранированием Нет
- Аксессуары для подключения (в комплекте) Винтовой соединитель со срывной головкой
- Утверждена горнодобывающим промышленным сектором Нет
- Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией Да
- Номинальное напряжение U0/U (Um) 6/10 (12) кв
Предназначены для оконцевания 3-х жильных кабелей - с бумажной маслопропитанной изоляцией, с броней из стальных лент или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Соответствует требованиям ГОСТ 13781.0-86. Основные термоусаживаемые элементы муфты - перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета. Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях. Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки, пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя 'А'.
