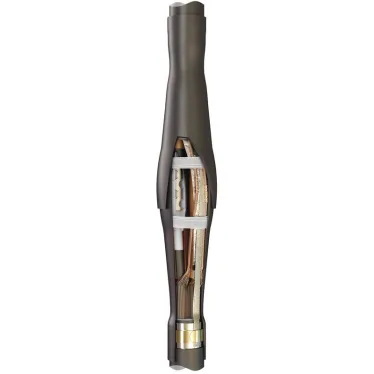

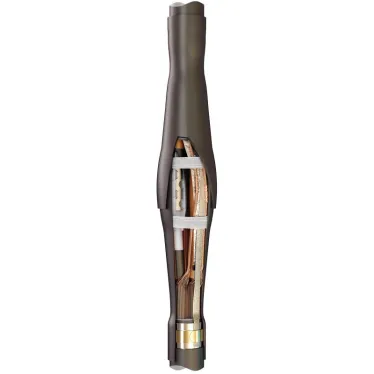

Муфта кабельная соединительная 3ПСТ-10-70/120(Б) 66293 КВТ
- Бренд: КВТ
- Код производителя: 66293
- Код РАЭК: 1244036
- Код РС: 420201
- Страна: Россия
- Поставщик 272 шт.
- Москва 16 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,16
- Высота,м 0,15
- Длина,м 1,22
- Вес,кг 3,95
- Код РАЭК 1244036
- Серия 3ПСТ-10 : Соединительные кабельные муфты 3ПСТ-10
- Код РС 420201
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта соединительная
- Страна Россия
- Длина,мм 1 220
- Ширина,мм 160
- Объем,литр 29.28
- Объем,м3 0,036
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 4,15
- Высота,мм 150
- Дополнительная информация С болтовыми соединителями.
- Сфера применения Для оконцевания кабелей с изоляцией из сшитого полиэтилена.
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Не содержит галоген Да
- Номинальное напряжение,кв 10
- Комплектация с болтовыми соединителями
- Количество жил 3
- Изоляция Сшитый полиэтилен
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Уровень напряжения 6/10 кВ
- Подходит для: Прочее
- Номин. поперечное сечение проводника,мм2 70
- Количество проводников 3
- С винтовыми/болтовыми наконечниками/гильзами Да
- С концентрическим экранированием Да
- Аксессуары для подключения (в комплекте) Винтовой соединитель со срывной головкой
- Утверждена горнодобывающим промышленным сектором Нет
- Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией Нет
- Номинальное напряжение U0/U (Um) 6/10 (12) кв
Предназначены для соединения 3-х жильных кабелей - с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней или без брони на напряжение 6 и 10 кВ. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт. Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля. Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа. Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля. Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.
