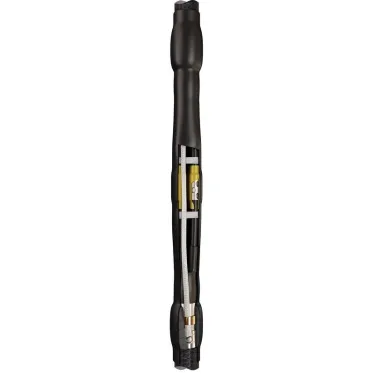

Муфта кабельная соединительная 4СТп-1-70/120 (Б) 50110 КВТ
- Бренд: КВТ
- Код производителя: 50110
- Код РАЭК: 662158
- Код РС: 413340
- Страна: Россия
- Код ЭТМ: 3314170
- Москва 20 шт
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,26
- Высота,м 0,01
- Длина,м 1,3
- Вес,кг 2,35
- Код РАЭК 662158
- Серия 4СТп-1 : Соединительные кабельные муфты 4СТп-1
- Код РС 413340
- Модель/исполнение Термоусаживаемая (-ый)
- Тип изделия Муфта соединительная
- Напряжение,в 1 000
- Страна Россия
- Длина,мм 1 300
- Ширина,мм 260
- Объем,литр 17.266
- Объем,м3 0,024
- Цвет Черный
- Способ монтажа Термоусадка
- Материал Термопластик негорючий
- Масса,кг 5
- Высота,мм 100
- Сфера применения Соединение 4-х жильных кабелей с бумажной маслопропитанной изоляцией
- Диапазон рабочих температур от -50 до +50
- Нормативный документ ТУ 3599-006-97284872-2006
- Не содержит галоген Да
- Номинальное напряжение,кв 1
- Комплектация С болтовыми наконечниками
- Количество жил 4
- Изоляция Пропитанная бумажная изоляция
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Код ЭТМ 3314170
- Уровень напряжения 0.6/1 кВ
- Подходит для: Прочее
- Номин. поперечное сечение проводника,мм2 70
- Количество проводников 4
- С винтовыми/болтовыми наконечниками/гильзами Да
- С концентрическим экранированием Нет
- Аксессуары для подключения (в комплекте) Винтовой соединитель со срывной головкой
- Утверждена горнодобывающим промышленным сектором Нет
- Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией Да
- Номинальное напряжение U0/U (Um) 0.6/1 (1.2) кВ
Предназначены для соединения 4-х жильных кабелей - с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение до 1 кВ. Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля. Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки. Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя 'А'.
