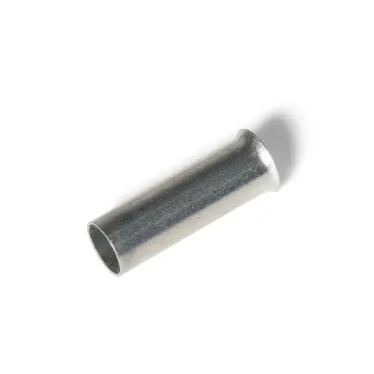

Наконечник штырьевой втулочный НШВ 25-16 79484 КВТ
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,001
- Длина,м 0,002
- Вес,кг 0,001
- Код РАЭК 661948
- Серия НШВ : Наконечники штыревые втулочные
- Тип изделия Наконечник втулочный
- Страна Китай
- Длина,мм 16
- Ширина,мм 9
- Объем,литр 0.001
- Цвет Серый
- Способ монтажа Опрессовка
- Материал Медь
- Масса,кг 0,001
- Высота,мм 9
- Сфера применения Монтаж соединений
- Нормативный документ ТУ 3424-001-59861269-2004
- Температура эксплуатации от -55 до +135
- Покрытие Луженое
- Номинальное напряжение,кв 0,69
- Диаметр наружный,мм 9,1
- Диаметр отверстия,мм 16
- Диаметр внутренний,мм 7,5
- Изоляция Нет
- Сечение жилы,мм2 25
- Диапазон сечений 25
- Защитное покрытие поверхности Лужёный (-ая)
- Изолированн. Нет
- Форма фланца. Трубчатая
- Номин. поперечное сечение,мм2 25
- Изоляционный материал Нет
- Для кабелей, устойчивых к короткому замыканию Нет
- С идентификационным флажком Нет
- Конструктивное исполнение Стандартный (-ая)
- Упаковка в рулон/ленту Нет
- Длина втулки/гильзы,мм 16

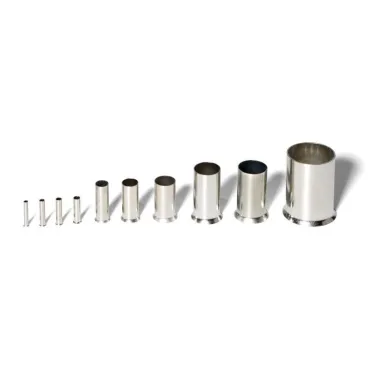

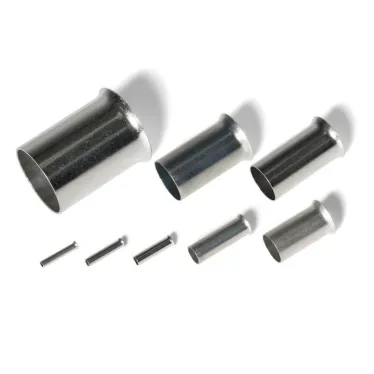

Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты. Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников. Завод жилы во втулку осуществляется со стороны раструба. Материал коннектора - медь марки М1. Покрытие - электролитическое лужение. Температурный диапазон эксплуатации - от -55 градусов по Цельсию до +135 градусов по Цельсию. Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ. Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ). Наконечники НШВ представлены со стандартной длиной втулки.
