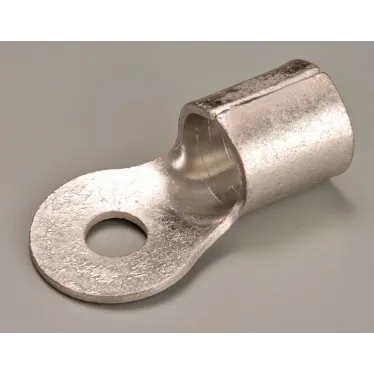

Наконечник кабельный ПМ 185-12 40848 КВТ
- Бренд: КВТ
- Код производителя: 40848
- Код РАЭК: 661639
- Код РС: 117359
- Страна: Россия
- Код ЭТМ: 9716555
- Поставщик 6600 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,017
- Высота,м 0,004
- Длина,м 0,018
- Вес,кг 1,008
- Код РАЭК 661639
- Серия ПМ : Наконечники кабельные медные под пайку
- Код РС 117359
- Тип изделия Наконечник кабельный
- Напряжение,в 35 000
- Страна Россия
- Длина,мм 68,5
- Ширина,мм 39
- Цвет Серый
- Способ монтажа Опрессовка
- Материал Медь
- Масса,кг 0,12
- Сфера применения для оконцевания пайкой или опрессовкой
- Нормативный документ ТУ 3449-033-97284872-2006
- Объем,м.куб. 0.001
- Покрытие Луженое
- Номинальное напряжение,кв 35
- Диаметр наружный,мм 28
- Диаметр отверстия,мм 12
- Диаметр внутренний,мм 21
- Резьба M12
- Сечение жилы,мм2 185
- Диапазон сечений 150
- Защитное покрытие поверхности Лужёный (-ая)
- Код ЭТМ 9716555
- Тип проводника Многожильный
- Изолированн. Нет
- Форма фланца. Кольцевая
- Номин. поперечное сечение,мм2 185
- Метрический размер болта (М..) 12
- Тонкий фланец Нет
- Со смотровым (контрольным) отверстием Да
- Угол соединения 180° (по горизонтали)
- Количество монтажных отверстий 1
Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами. Материал - листовая электротехническая медь марки М1. Покрытие - олово-висмутовое электролитическое лужение. Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру. Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения. Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта. Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва. Специальная серия высокоточных матриц 'КВТ' для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)
