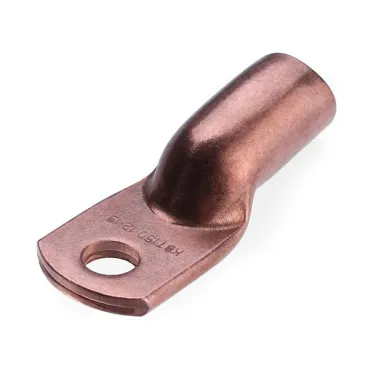

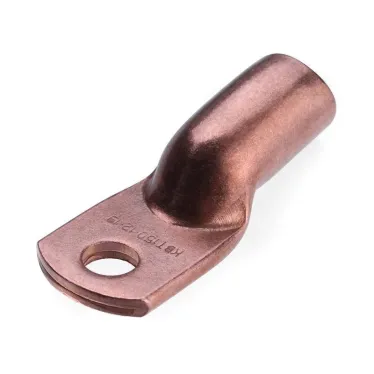

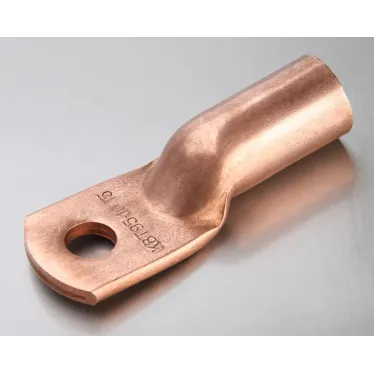

Наконечник кабельный ТМ 120-12-17 41291 КВТ
- Бренд: КВТ
- Код производителя: 41291
- Код РАЭК: 661608
- Код РС: 1182492
- Страна: Россия
- Код ЭТМ: 9797341
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,01
- Высота,м 0,001
- Длина,м 0,012
- Вес,кг 2,25
- Код РАЭК 661608
- Серия ТМ : Наконечники медные под опрессовку
- Код РС 1182492
- Тип изделия Наконечник кабельный
- Напряжение,в 35 000
- Страна Россия

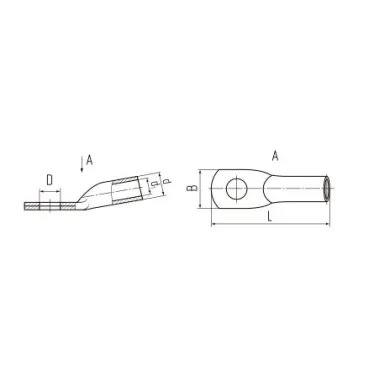

- Длина,мм 85
- Ширина,мм 35
- Способ монтажа Опрессовка
- Материал Медь
- Масса,кг 0,14
- Высота,мм 35
- Сфера применения для оконцевания опрессовкой проводов и кабелей
- Нормативный документ ГОСТ 7386-80
- Объем,м.куб. 0.002
- Покрытие Без покрытия
- Номинальное напряжение,кв 35
- Диаметр наружный,мм 22
- Диаметр отверстия,мм 12
- Диаметр внутренний,мм 17
- Резьба M12
- Сечение жилы,мм2 120
- Диапазон сечений 120
- Защитное покрытие поверхности Без покрытия (голый)
- Код ЭТМ 9797341
- Номин. поперечное сечение,мм2 120
- Метрический размер болта (М..) 12
- Угол соединения Прямолинейн.
- Количество монтажных отверстий 1
Предназначены для оконцевания опрессовкой медных кабелей и проводов. Материал - электротехническая медь марки М2. Покрытие - без покрытия (климатическое исполнение - 'УХЛЗ'), Рабочее напряжение до 35 кВ, 85 наименований в двух видах климатического исполнения. Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице. Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник. После штамповки наконечники подвергаются отжигу для повышения пластичности материала. Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Комплексное решение от производителя - кабельные наконечники и гильзы. инструмент для опрессовки. высокоточные матрицы для опрессовки.
