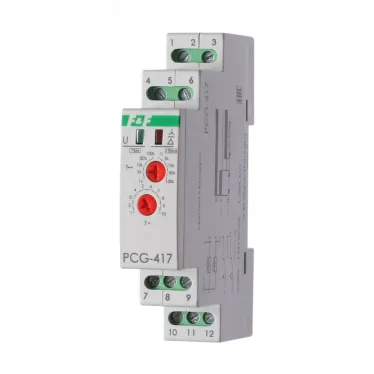

Реле времени PCG-417 EA02.001.020 Евроавтоматика F@F
- Бренд: Евроавтоматика F@F
- Код производителя: EA02.001.020
- Страна: Беларусь
3 685,00 ₽/шт
В наличии 8 шт
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Тип изделия Реле времени
- Напряжение,в 220
- Страна Беларусь
- Ширина,мм 18
- Способ монтажа DIN-рейка
- Масса,кг 0,09
- Высота,мм 90
- Степень защиты IP20
- Диапазон рабочих температур от -25 до +50
- Номинальный ток,а 3
- Нормативный документ ТУ BY 590618749.018-2013
- Преимущества Напряжение питания 230 В AC, 24 В AC/DC|Время пуска 1..1000 с|Время переключения 75/150 мс|Контакт -
- Климатическое исполнение УХЛ4
- Род тока Переменный/Постоянный (AC/DC)
- Глубина,мм 65
- Тип подключения Винтовое
- Количество нормально открытых контактов (НО) «»
- Количество нормально закрытых контактов (НЗ) «»
- Количество переключающих контактов 2
- Количество модулей DIN 1
- Количество контактов 2
- Род тока катушки управления Переменный/Постоянный (AC/DC)
- Количество фаз 1
- Индикация Световая
- Тип контактов НО/НЗ
- Диапазон выдержек времени 1-1000с
- Тип монтажной рейки 35x15, 35x7.5
Монтаж на DIN-рейку. Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы ''ЗВЕЗДА'' при пуске на схему ''ТРЕУГОЛЬНИК'' в рабочем режиме. Принцип работы - реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S1 (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме ''ЗВЕЗДА'', что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S2 (замыкаются контакты 10-12), включающий обмотки по схеме ''ТРЕУГОЛЬНИК''.
