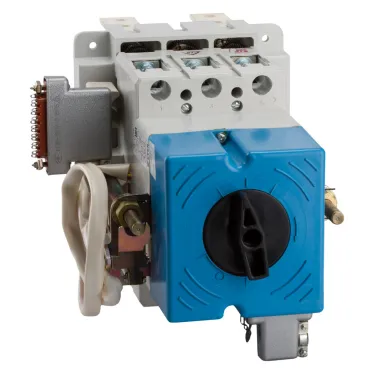

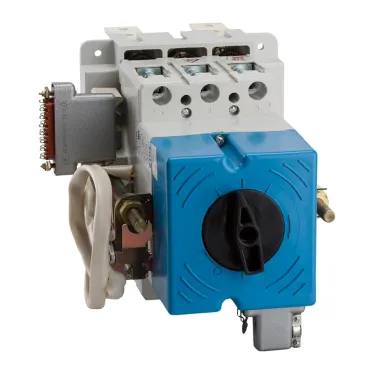

Выключатель автоматический ВА57-35-341870-20А-320-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 109699 КЭАЗ
81 325,00 ₽/шт.
Под заказ
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Ширина,м 0,235
- Высота,м 0,181
- Длина,м 0,378
- Вес,кг 8,18
- Серия ВА57-35
- Тип изделия Выключатель автоматический в литом корпусе
- Напряжение,в 690
- Страна Россия
- Ширина,мм 167
- Объем,м3 0,016
- Способ монтажа Монтажная плата
- Масса,кг 7,2
- Высота,мм 259
- Сфера применения Автоматические выключатели в литом корпусе
- Степень защиты IP20
- Диапазон рабочих температур от -60 до +40
- Номинальный ток,а 20
- Нормативный документ ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Климатическое исполнение УХЛ3
- Объем,м.куб. 0.016
- Род тока Переменный (AC)
- Глубина,мм 334
- Крепление Винтовое
- Максимальное сечение подключаемого кабеля,мм2 185
- Количество силовых полюсов 3
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898) 5.5
- Исполнение Выдвижное
- Предельная отключающая способность, кA 5.5
- Тип расцепителя Электромагнитный,тепловой
- Вид привода Электромагнитный
- Наличие дугогасительной камеры 3
- Номин. напряжение,в 690
- Степень защиты (IP) IP20
- Комплектность Нет
- Включено в реестр промышленной продукции РФ 1380\24\2023
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Винтовое соединение
- Напряжение цепи управления,в 230
- Тип дополнительного расцепителя Независимый расцепитель
- Количество вспомогат. нормально разомкнутых (НО) контактов 1
- Количество вспомогат. нормально замкнутых (НЗ) контактов 1
- Количество вспомогат. переключающих контактов 2
- Диапазон установки расцепителя перегрузки,а 20
- Тип элемента управления Ручка-переключатель поворот.
- Номин. продолжительный ток Iu,а 20
- Регулировка теплового расцепителя Нет
- Схема автоматического выключателя 341870
- Напряжение и род тока электропривода 230В AC
- Возможность установки индикатора отключения Нет
- Вид подключения главной электрич. цепи Подключение сзади
- Уставка срабатывания магнитного расцепителя (Im),а 320
- Встроенная защита от замыканий на землю Нет
- Конструкция прибора Выдвижное/выкатное устройство
- Моторный привод опционально Нет
- Номин. отключающая способность Icu при 400 В, 50 Гц, kA 6
- С расцепителем минимального напряжения Нет
- Напряжение и род тока дополнительного расцепителя НР230AC/220DC
- Моторный привод встроенный Нет
- Подходит для монтажа на DIN-рейку (Ω-типа) Нет
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 20 А. Трехполюсные автоматические выключатели КЭАЗ серии ВА57-35 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц и 110 / 220 / 440 В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.
