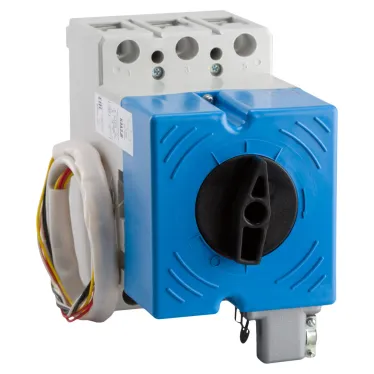

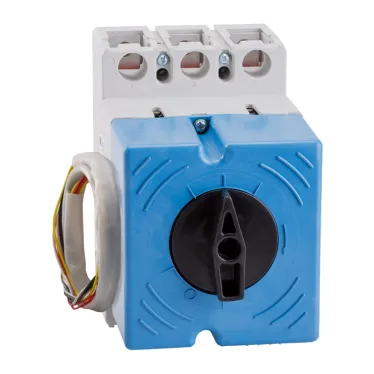

Выключатель автоматический ВА04-36-341830-320А-3200-690AC-НР220-240AC/220DC-ПЭ230AC-УХЛ3 107624 КЭАЗ
49 013,00 ₽/шт.
Под заказ
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Ширина,м 0,23
- Высота,м 0,135
- Длина,м 0,2
- Вес,кг 4,428
- Серия ВА04-36
- Тип изделия Выключатель автоматический в литом корпусе
- Напряжение,в 690
- Страна Россия
- Ширина,мм 113
- Объем,м3 0,006
- Способ монтажа Монтажная плата
- Масса,кг 4,1
- Высота,мм 194
- Сфера применения Автоматические выключатели в литом корпусе
- Степень защиты IP20
- Диапазон рабочих температур от -60 до +40
- Номинальный ток,а 320
- Нормативный документ ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Преимущества Российское производство|Применение в контактной системе экструдированных серебрографитовых контактов
- Климатическое исполнение УХЛ3
- Объем,м.куб. 0.006
- Род тока Переменный (AC)
- Глубина,мм 205
- Крепление Винтовое
- Максимальное сечение подключаемого кабеля,мм2 185
- Количество силовых полюсов 3
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898) 10
- Исполнение Стационарное
- Предельная отключающая способность, кA 10
- Тип расцепителя Электромагнитный,тепловой
- Вид привода Электромагнитный
- Наличие дугогасительной камеры 3
- Номин. напряжение,в 690
- Степень защиты (IP) IP20
- Комплектность Нет
- Включено в реестр промышленной продукции РФ 1380\16\2023
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Винтовое соединение
- Напряжение цепи управления,в 230
- Тип дополнительного расцепителя Независимый расцепитель
- Количество вспомогат. нормально разомкнутых (НО) контактов 1
- Количество вспомогат. нормально замкнутых (НЗ) контактов 1
- Количество вспомогат. переключающих контактов 2
- Диапазон установки расцепителя перегрузки,а 320
- Тип элемента управления Ручка-переключатель поворот.
- Номин. продолжительный ток Iu,а 320
- Возможность установки индикатора отключения Нет
- Вид подключения главной электрич. цепи Подключение спереди
- Уставка срабатывания магнитного расцепителя (Im),а 3 200
- Встроенная защита от замыканий на землю Нет
- Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
- Моторный привод опционально Нет
- Номин. отключающая способность Icu при 400 В, 50 Гц, kA 20
- С расцепителем минимального напряжения Нет
- Напряжение и род тока дополнительного расцепителя НР220-240AC/220DC
- Моторный привод встроенный Нет
- Подходит для монтажа на DIN-рейку (Ω-типа) Нет
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 320 А. Трехполюсные автоматические выключатели ВА04-36 с ПКС до 20 кА предназначены для применения в электрических цепях с напряжением 440 В постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.
