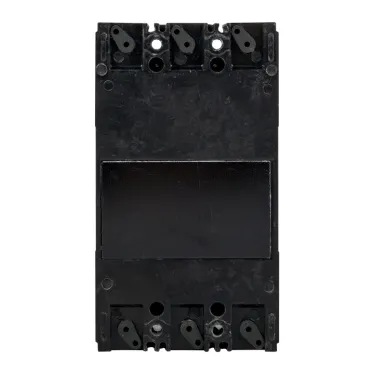

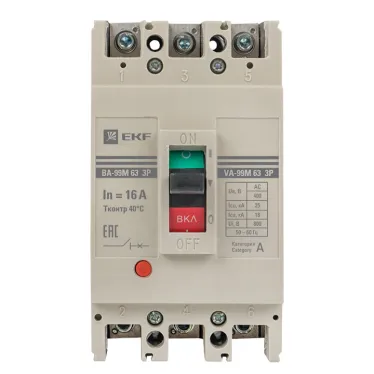

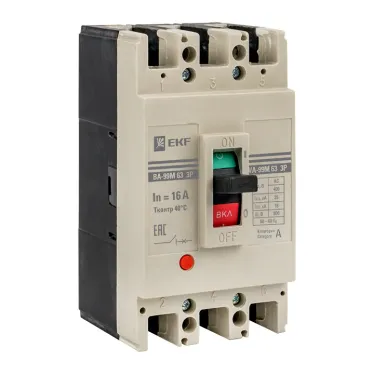

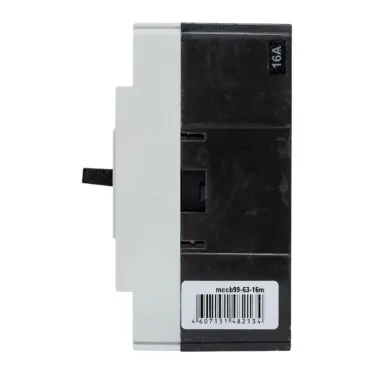

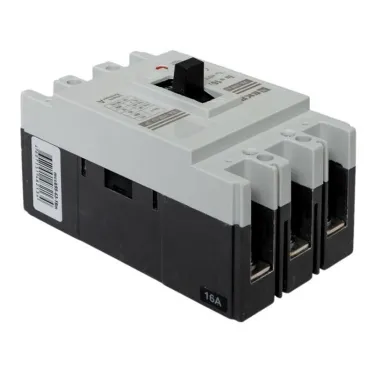

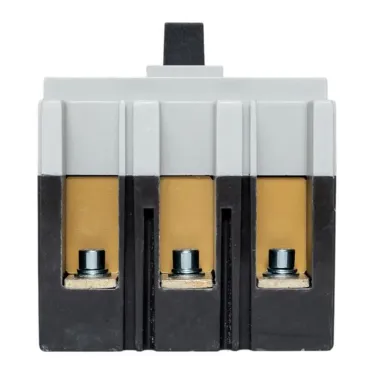

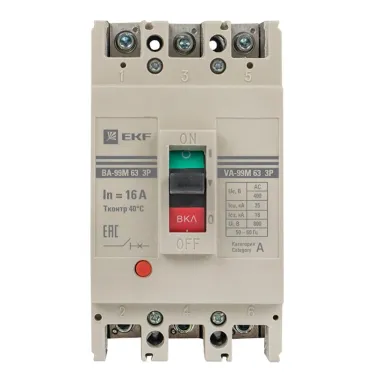

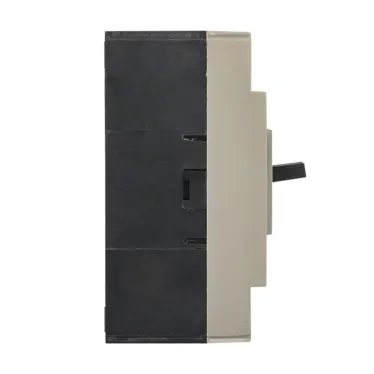

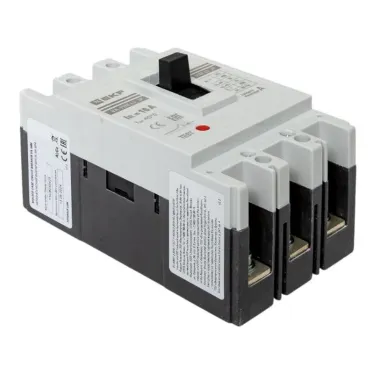

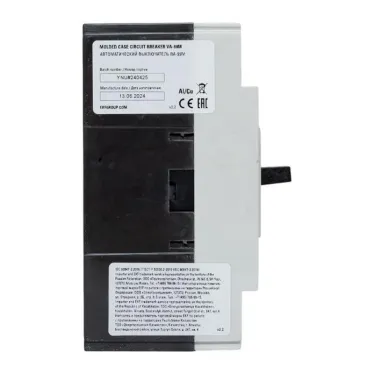

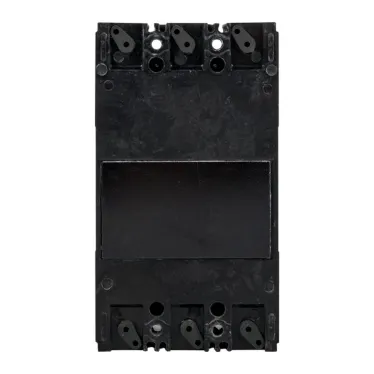

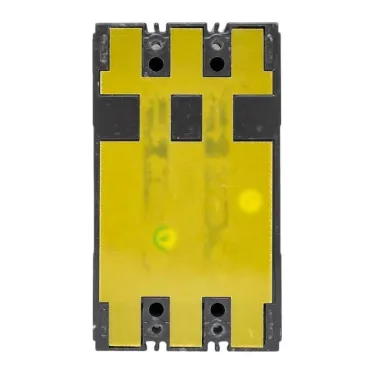

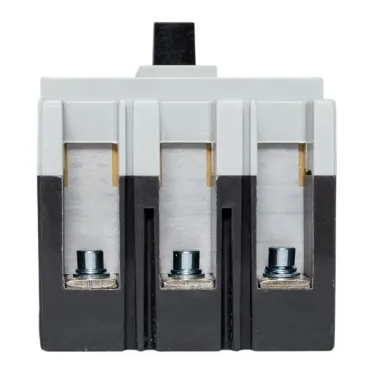

Выключатель автоматический ВА-99М 63/16А 3 полюса 20кА mccb99-63-16m EKF
- Бренд: EKF
- Код производителя: mccb99-63-16m
- Код РАЭК: 1024654
- Код РС: 209168
- Страна: Китай
- Код ЭТМ: 9870228
6 885,00 ₽/шт
Под заказ
Доступное количество по складам:
Срок доставки уточним при заказе
Доставка:
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
Способ оплаты:
- Ширина,м 0,08
- Высота,м 0,18
- Длина,м 0,095
- Вес,кг 0,897
- Код РАЭК 1024654
- Серия ВА-99М
- Код РС 209168
- Тип изделия Выключатель автоматический в литом корпусе
- Напряжение,в 380
- Страна Китай
- Ширина,мм 80
- Объем,литр 1.368
- Номинальное напряжение,в 400
- Объем,м3 0,002
- Способ монтажа Монтажная плата
- Масса,кг 1,033
- Высота,мм 180
- Сфера применения нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и ко
- Степень защиты IP30
- Диапазон рабочих температур от -40 до +55
- Гарантийный срок,мес 84
- Нормативный документ ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
- Климатическое исполнение УХЛ3
- Род тока Переменный (AC)
- Глубина,мм 95
- Частота,гц 50
- Количество силовых полюсов 3
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898) 25
- Исполнение Стационарное
- Предельная отключающая способность, кA 20
- Тип расцепителя Электромагнитный,тепловой
- Вид привода Ручной
- Тип управления Рычаг
- Номин. напряжение,в 400
- Степень защиты (IP) IP30
- Способ подключения Шинное

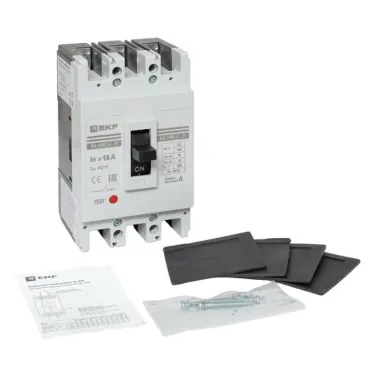

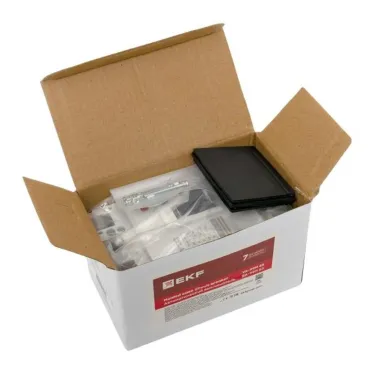

- Комплектация автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
- Код ЭТМ 9870228
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Болтовое соединение
- Тип дополнительного расцепителя Нет
- Количество вспомогат. нормально разомкнутых (НО) контактов 0
- Количество вспомогат. нормально замкнутых (НЗ) контактов 0
- Количество вспомогат. переключающих контактов 0
- Диапазон установки расцепителя перегрузки,а 16
- Тип элемента управления Рычажковый (перекидной рычаг)
- Номин. продолжительный ток Iu,а 16
- Возможность установки индикатора отключения Да
- Вид подключения главной электрич. цепи Передняя сторона
- Комплектное устройство с блоком защиты Да
- Уставка срабатывания магнитного расцепителя (Im),а 496
- Встроенная защита от замыканий на землю Нет
- Диапазон краткосрочной задержки расцепителя короткого замыкания,а 160
- Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания,а 160
- Конструкция прибора Комплектное устройство в корпусе
- Моторный привод опционально Да
- Номин. отключающая способность Icu при 400 В, 50 Гц, kA 25
- С расцепителем минимального напряжения Нет
- Монтаж на DIN-рейку (Ω-типа) опционально Нет
- Моторный привод встроенный Нет
- Подходит для монтажа на DIN-рейку (Ω-типа) Нет

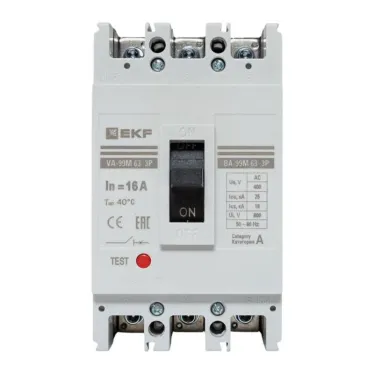

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
