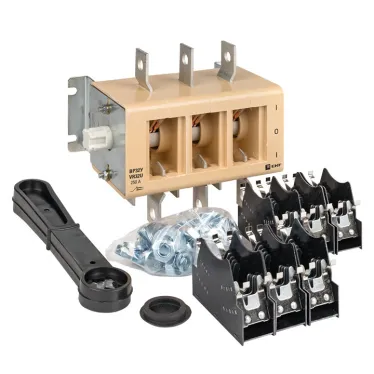

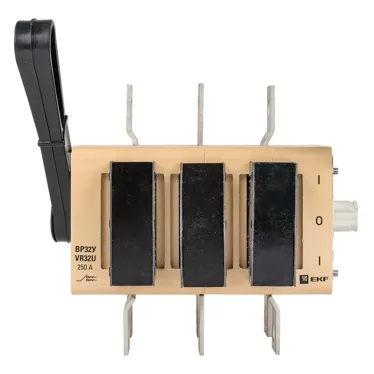

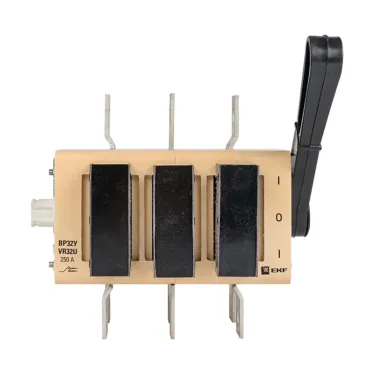

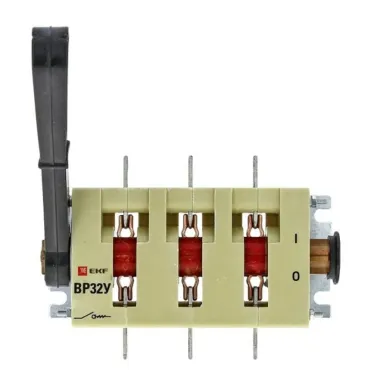

Выключатель-разъединитель ВР32У-35А71220 250А 2 направления с дугогасительными камерами несъемная левая/правая рукоятка MAXima uvr32-35a71220 EKF
- Бренд: EKF
- Код производителя: uvr32-35a71220
- Код РАЭК: 1183194
- Код РС: 310697
- Страна: Китай
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,13
- Высота,м 0,09
- Длина,м 0,29
- Вес,кг 2,6
- Код РАЭК 1183194
- Серия PROxima
- Код РС 310697
- Тип изделия Рубильник
- Напряжение,в 690
- Страна Китай
- Ширина,мм 170
- Объем,литр 3.393
- Объем,м3 0,004
- Способ монтажа Монтажная плата
- Масса,кг 2,7
- Высота,мм 130
- Сфера применения Выключатели-разъединители.
- Степень защиты IP20
- Номинальный ток,а 250
- Нормативный документ ГОСТ Р 50030.3-99 (МЭК 60947.3-99)
- Климатическое исполнение УХЛ3
- Глубина,мм 195
- Тип подключения Болтовое
- Количество нормально открытых контактов (НО) 0
- Количество нормально закрытых контактов (НЗ) 0
- Максимальное сечение подключаемого кабеля,мм2 120
- Количество силовых полюсов 3
- Габарит предохранителя Типоразмер 1
- Тип управления Ручка
- Способ подключения Шинное
- Наличие механической блокировки Нет

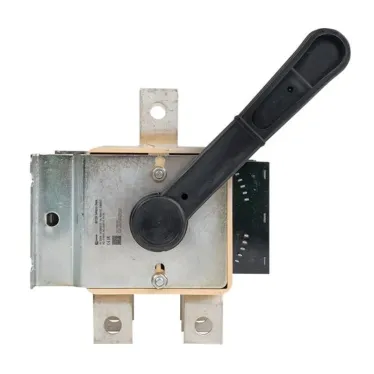

- Исполнение рукоятки Несъемная
- Вид рукоятки Рычажного типа
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Винтовое соединение
- Количество вспомогат. нормально разомкнутых (НО) контактов 0
- Количество вспомогат. нормально замкнутых (НЗ) контактов 0
- Количество вспомогат. переключающих контактов 0
- Условный номин. ток короткого замыкания Iq, kA 14
- Степень защиты (IP), передняя сторона IP00
- Тип элемента управления Рукоятка поворот. удлинённая (широкий хват)
- Цвет управляющего элемента Черный
- Номин. продолжительный ток Iu,а 250
- Номин. кратковременно выдерживаемый ток Icw, kA 750
- Подходит для напольного монтажа Нет
- Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
- Моторный привод опционально Нет
- Подходит для промежуточного монтажа Да
- Моторный привод встроенный Нет
- Подходит для установки в распределит. щит Да
- Номин. раб. напряжение,в 380
- Макс. допустимое раб. напряжение Ue AC,в 690
- С блокировкой/запираемый (-ая) Нет
- Пригоден в качестве главного выключателя Да
- Номин. мощность в рабочем режиме при AC-23, 400 В,квт 125
- Реверсивный переключатель Нет
- Подходит для фронтал. монтажа в центре Да
- Пригоден в качестве предохранительного выключателя Нет
- Количество выключателей/переключателей 1
- Пригоден в качестве устройства аварийной остановки Да
- Пригоден в качестве сервисного выключателя Да
- Подходит для фронтал. монтажа через 4 отверстия Да
- Напряжение дополнит. расцепителя Нет

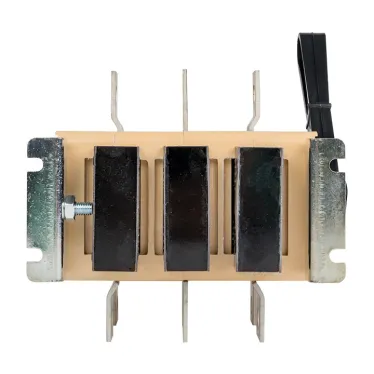

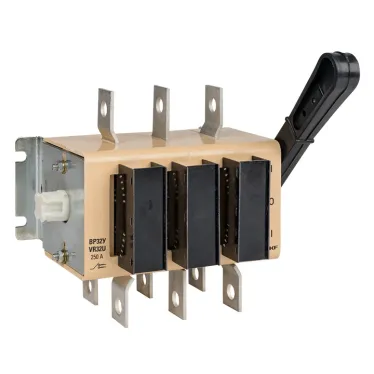

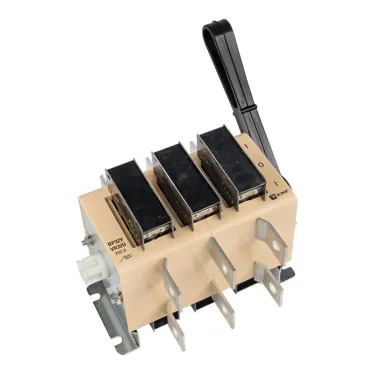

Выключатели-разъединители ВР32У серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690В частотой 50Гц. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Расположение рукоятки левое или правое можно поменять в процессе эксплуатации. Расположение плоскости присоединения внешних зажимов контактных выводов — перпендикулярно плоскости монтажа.
