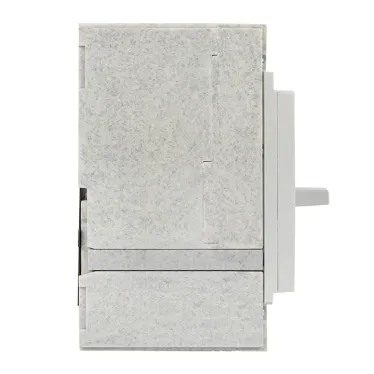

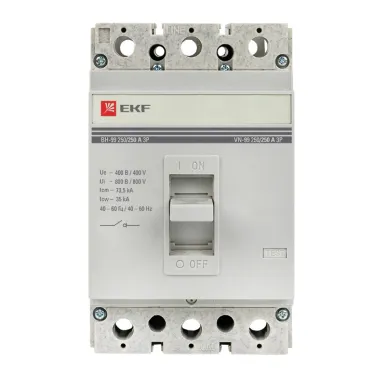

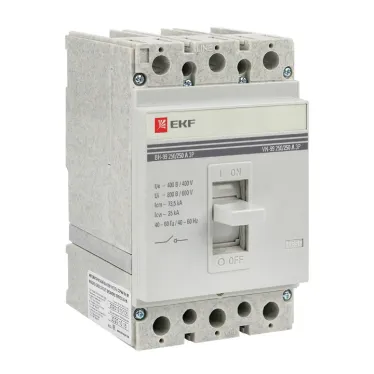

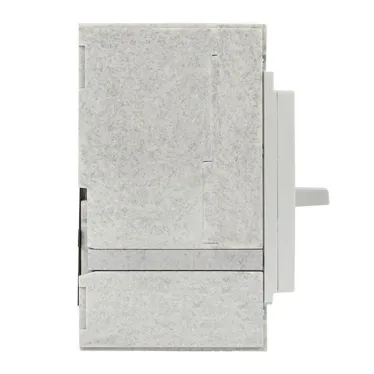

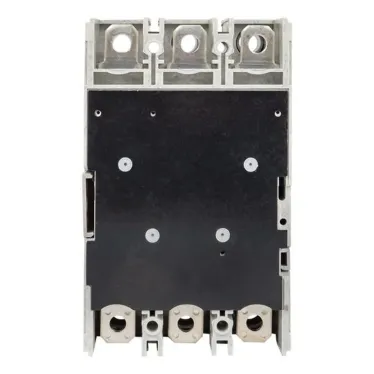

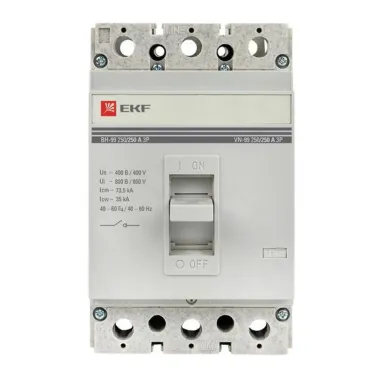

Выключатель нагрузки ВН-99 250/250А 3P sl99-250-250 EKF
- Бренд: EKF
- Код производителя: sl99-250-250
- Код РАЭК: 1272051
- Код РС: 459446
- Страна: Китай
- РЦ Москва 19 шт.
- Москва 9 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,214
- Высота,м 0,15
- Длина,м 0,18
- Вес,кг 2,904
- Код РАЭК 1272051
- Серия PROxima
- Код РС 459446
- Модель/исполнение Выключатель ВКЛ/ОТКЛ
- Тип изделия Рубильник
- Напряжение,в 380
- Страна Китай
- Ширина,мм 214
- Объем,литр 4.998
- Объем,м3 0,006
- Способ монтажа Монтажная плата
- Материал Пластик
- Масса,кг 3,4
- Высота,мм 150
- Сфера применения Выключатели-разъединители.
- Степень защиты IP30
- Гарантийный срок,мес 84
- Номинальный ток,а 250
- Нормативный документ ГОСТ Р50030.2-2010 (МЭК 60947-2-2006) ТУ ТД.05.ВА99-2013
- Климатическое исполнение УХЛ3
- Глубина,мм 180
- Тип подключения Винтовое
- Количество нормально открытых контактов (НО) 0
- Количество нормально закрытых контактов (НЗ) 0
- Максимальное сечение подключаемого кабеля,мм2 120
- Количество силовых полюсов 3
- Исполнение рукоятки Тумблер
- Вид рукоятки Рычажного типа
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Болтовое соединение
- Номин. коммутируем. мощность при AC-3, 400 В,квт 173,21
- Номин. раб. ток Ie при AC-3, 400 В,а 250
- Количество вспомогат. нормально разомкнутых (НО) контактов 0
- Количество вспомогат. нормально замкнутых (НЗ) контактов 0
- Количество вспомогат. переключающих контактов 0
- Комплектное устройство в корпусе Да
- Степень защиты (IP), передняя сторона IP30
- Тип элемента управления Рычажковый (перекидной рычаг)
- Номин. продолжительный ток Iu,а 250
- Подходит для напольного монтажа Нет
- Подходит для монтажа на передней стенке, 4 отверстия Да
- Подходит для промежуточного монтажа Нет
- Подходит для установки в распределит. щит Да
- С нейтральным 0-положением (ОТКЛ) Нет
- С возвратом в нейтральное положение ("0") Да
Выключатель ВН -99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом.
