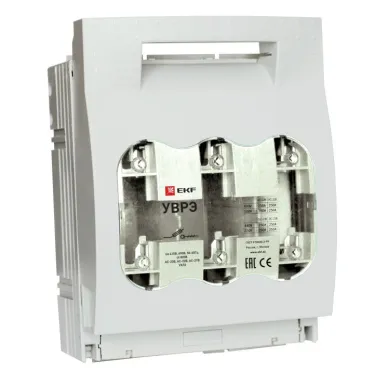

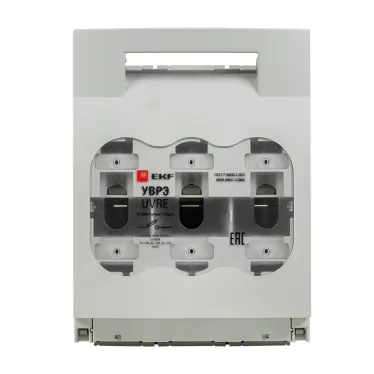

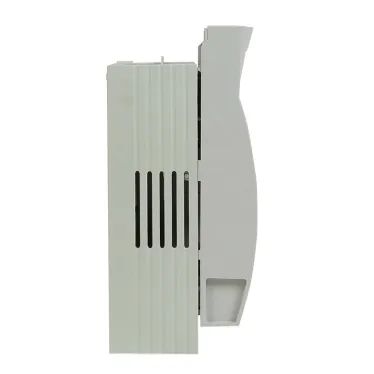

Выключатель-разъединитель УВРЭ 250А откидной под предохранители ППН (габ.1) uvre-250 EKF
- Бренд: EKF
- Код производителя: uvre-250
- Код РАЭК: 871810
- Код РС: 239993
- Страна: Китай
- Код ЭТМ: 7694345
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,2
- Высота,м 0,13
- Длина,м 0,26
- Вес,кг 2,396
- Код РАЭК 871810
- Серия PROxima
- Код РС 239993
- Тип изделия Рубильник
- Напряжение,в 690
- Страна Китай
- Ширина,мм 200
- Объем,литр 6.76
- Объем,м3 0,007
- Способ монтажа Монтажная плата
- Масса,кг 2,133
- Высота,мм 130
- Сфера применения Выключатели-разъединители под предохранитель.
- Степень защиты IP30
- Номинальный ток,а 250
- Нормативный документ ГОСТ Р 50030.3-99 (МЭК 60947.3-99)
- Климатическое исполнение УХЛ3
- Глубина,мм 260
- Тип подключения Болтовое
- Количество нормально открытых контактов (НО) 0
- Количество нормально закрытых контактов (НЗ) 0
- Максимальное сечение подключаемого кабеля,мм2 120
- Количество силовых полюсов 3
- Габарит предохранителя Типоразмер 1
- Тип управления Ручка
- Способ подключения Шинное
- Наличие механической блокировки Нет
- Исполнение рукоятки Несъемная
- Вид рукоятки Рычажного типа
- Код ЭТМ 7694345
- Количество полюсов 3
- Тип подключения силовой электрич. цепи Винтовое соединение
- Количество вспомогат. нормально разомкнутых (НО) контактов 0
- Количество вспомогат. нормально замкнутых (НЗ) контактов 0
- Количество вспомогат. переключающих контактов 0
- Условный номин. ток короткого замыкания Iq, kA 50
- Степень защиты (IP), передняя сторона IP00
- Тип элемента управления Рычажковый (перекидной рычаг)
- Цвет управляющего элемента Черный
- Номин. продолжительный ток Iu,а 250
- Номин. кратковременно выдерживаемый ток Icw, kA 750
- Подходит для напольного монтажа Нет
- Подходит для монтажа на передней стенке, 4 отверстия Нет
- Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
- Моторный привод опционально Нет
- Подходит для промежуточного монтажа Да
- Моторный привод встроенный Нет
- Подходит для установки в распределит. щит Да
- Номин. раб. напряжение,в 380
- Подходит для монтажа на шину Да
- Макс. допустимое раб. напряжение Ue AC,в 690
- С блокировкой/запираемый (-ая) Нет
- Пригоден в качестве главного выключателя Да
- Номин. мощность в рабочем режиме при AC-23, 400 В,квт 124
- Реверсивный переключатель Нет
- Подходит для фронтал. монтажа в центре Да
- Пригоден в качестве предохранительного выключателя Да
- Количество выключателей/переключателей 1
- Пригоден в качестве устройства аварийной остановки Да
- Пригоден в качестве сервисного выключателя Да
- Подходит для фронтал. монтажа через 4 отверстия Да
- Напряжение дополнит. расцепителя Нет
- С защитой от ошибочных действий Нет
- Компактная версия выключателя-разъединителя Да
Выключатели-разъединители УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока. Применяются в вводно-распределительных устройствах, шкафов управления и др. Видимый разрыв обеспечивается благодаря откидной крышке, с установленными предохранителями. При открывании крышки происходит разрыв цепи. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоeдинение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием.
