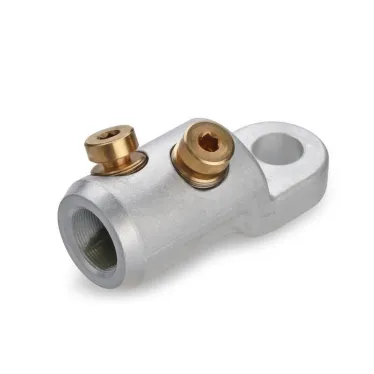

Наконечник болтовой 2НБЕ-35–70/120 65834 КВТ

Бренд: КВТ
Код производителя: 65834
Код РАЭК: 1243892
Код РС: 1182458
Страна: Россия

826,00 ₽/шт.

В наличии 4600 шт.

Доступное количество по складам:

Поставщик 4600 шт.

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Ширина,м 0,015
Высота,м 0,001
Длина,м 0,025
Вес,кг 0,984
Код РАЭК 1243892
Серия НБЕ-35 : Наконечники болтовые на напряжение до 35 кВ. Евросерия
Код РС 1182458
Тип изделия Наконечник болтовой
Напряжение,в 35 000
Страна Россия
Длина,мм 60
Ширина,мм 25
Объем,литр 0.624
Цвет Серый
Способ монтажа На винты
Материал Сплав алюминиевый
Масса,кг 0,03
Высота,мм 25
Дополнительная информация расположение болтов - угловое, материал болтов - медный сплав
Сфера применения Оконцевание любого типа кабельных жил
Покрытие Без покрытия
Номинальное напряжение,кв 35
Диаметр наружный,мм 27
Диаметр отверстия,мм 13
Диаметр внутренний,мм 15
Резьба M12
Изоляция Нет
Сечение жилы,мм2 120
Диапазон сечений 70-120
Защитное покрытие поверхности Без покрытия (голый)
Номин. поперечное сечение (диапазон),мм2 70
Метрический размер болта (М..) 14
Для полностью защищенных соединений Да
Уровень напряжения До 35 кВ
Номинальное сечение алюминий, SE,мм2 70
Номинальное сечение медь, СМ,мм2 70
Номинальное сечение алюминий, SМ,мм2 70
Со срывной головкой (-ами) Да
Номинальное сечение алюминий, RМ,мм2 70
Номинальное сечение медь, RМ,мм2 70
Номинальное сечение медь, RE,мм2 70
Номинальное сечение алюминий, RE,мм2 70
Количество винтов/болтов 2
Проводящий материал Алюминий
Форма поперечного сечения Многопроволочная круглая/секторная жила

Смотреть видео

Предназначены для соединения кабельных жил напряжением до 35 кВ. Центрально симмтричное отверстие под кабельную жилу в корпусе хвостовика способствует снижению потерь в контактном соединении. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, Рифленая накатка на внутренней поверхности цилиндрической части наконечника увеличивает площадь и механическую прочность контактного соединения.
