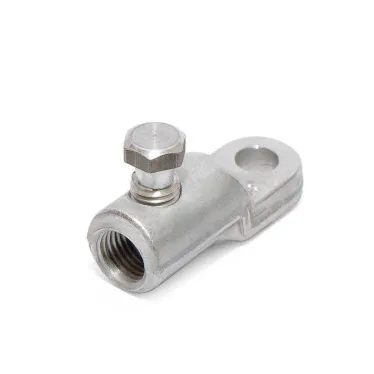

Наконечник болтовой 1НБ-10/25 65908 КВТ

Бренд: КВТ
Код производителя: 65908
Код РАЭК: 1021074
Код РС: 1182450
Страна: Россия
Код ЭТМ: 3405902

190,00 ₽/шт

В наличии 31 шт

Доступное количество по складам:

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Ширина,м 0,015
Высота,м 0,001
Длина,м 0,025
Вес,кг 0,01
Код РАЭК 1021074
Серия НБ : Наконечники болтовые с рядным расположением болтов
Код РС 1182450
Тип изделия Наконечник болтовой
Напряжение,в 10 000
Страна Россия
Длина,мм 60
Ширина,мм 25
Объем,литр 0.008
Цвет Серый
Способ монтажа На винты
Материал Сплав алюминиевый
Масса,кг 0,03
Высота,мм 25
Дополнительная информация расположение болтов - рядное
Сфера применения Оконцевание любого типа кабельных жил
Покрытие Без покрытия
Номинальное напряжение,кв 10
Диаметр наружный,мм 13
Диаметр отверстия,мм 6,4
Диаметр внутренний,мм 8
Резьба M6
Изоляция Нет
Сечение жилы,мм2 25
Диапазон сечений 10-25
Защитное покрытие поверхности Без покрытия (голый)
Код ЭТМ 3405902
Номин. поперечное сечение (диапазон),мм2 10
Метрический размер болта (М..) 8
Для полностью защищенных соединений Да
Уровень напряжения До 10 кВ
Номинальное сечение алюминий, SE,мм2 10
Номинальное сечение медь, СМ,мм2 10
Номинальное сечение алюминий, SМ,мм2 10
Со срывной головкой (-ами) Да
Номинальное сечение алюминий, RМ,мм2 10
Номинальное сечение медь, RМ,мм2 10
Номинальное сечение медь, RE,мм2 10
Номинальное сечение алюминий, RE,мм2 10
Количество винтов/болтов 1
Проводящий материал Алюминий
Форма поперечного сечения Многопроволочная круглая/секторная жила

Смотреть видео

Предназначены для оконцевания любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных, Рядное расположение болтов на корпусе наконечника. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника, Рабочее напряжение до 10 кВ. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников 'КВТ' смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса, Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.
