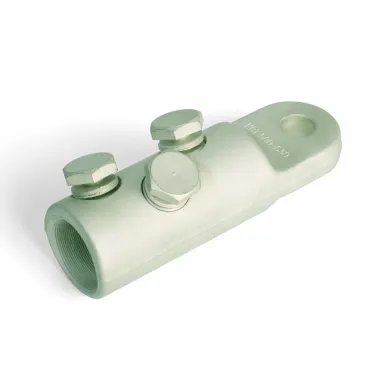

Наконечник болтовой 3НБЕ-500/630(Л) 65832 КВТ
- Поставщик 64 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,15
- Высота,м 0,01
- Длина,м 0,25
- Вес,кг 0,46
- Серия 3НБЕ-(Л) : Наконечники болтовые с покрытием и угловым расположением болтов. Евросерия
- Тип изделия Наконечник болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 156
- Ширина,мм 6
- Объем,литр 0.422
- Объем,м3 0,001
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,43
- Высота,мм 6
- Дополнительная информация расположение болтов - угловое, гальваническое покрытие
- Сфера применения Оконцевание любого типа кабельных жил
- Покрытие Луженое
- Номинальное напряжение,кв 10
- Диаметр наружный,мм 48
- Диаметр отверстия,мм 17
- Диаметр внутренний,мм 34
- Резьба M16
- Изоляция Нет
- Сечение жилы,мм2 630
- Диапазон сечений 500-630
- Защитное покрытие поверхности Гальваническое покрытие
- Номин. поперечное сечение (диапазон),мм2 500
- Метрический размер болта (М..) 17
- Для полностью защищенных соединений Да
- Уровень напряжения До 10 кВ
- Номинальное сечение алюминий, SE,мм2 500
- Номинальное сечение медь, СМ,мм2 500
- Номинальное сечение алюминий, SМ,мм2 500
- Со срывной головкой (-ами) Да
- Номинальное сечение алюминий, RМ,мм2 500
- Номинальное сечение медь, RМ,мм2 500
- Номинальное сечение медь, RE,мм2 500
- Номинальное сечение алюминий, RE,мм2 500
- Количество винтов/болтов 3
- Проводящий материал Алюминий
- Форма поперечного сечения Многопроволочная круглая/секторная жила

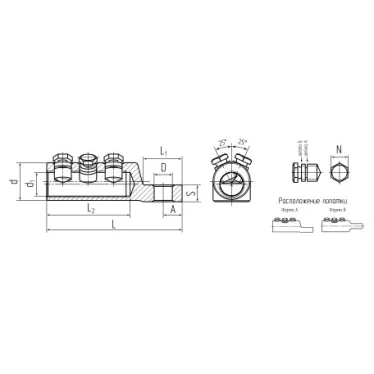

Предназначены для оконцевания любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симмтрично относительно оси болтового наконечника.
