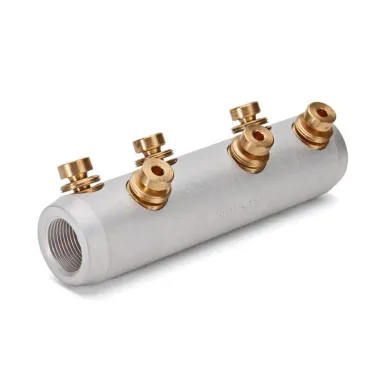

Соединитель болтовой 6СБЕ-35–300/400 65827 КВТ
- Бренд: КВТ
- Код производителя: 65827
- Код РАЭК: 1243873
- Код РС: 418002
- Страна: Россия
- Поставщик 34 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,15
- Высота,м 0,01
- Длина,м 0,25
- Вес,кг 0,547
- Код РАЭК 1243873
- Серия 6СБЕ-35 : Соединители болтовые на напряжение до 35 кВ. Евросерия
- Код РС 418002
- Тип изделия Соединитель болтовой
- Напряжение,в 35 000
- Страна Россия
- Длина,мм 180
- Ширина,мм 130
- Объем,литр 0.529
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,9
- Высота,мм 60
- Дополнительная информация расположение болтов - угловое, материал болтов - медный сплав
- Сфера применения Соединение любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 35
- Диаметр наружный,мм 48
- Диаметр внутренний,мм 28
- Изоляция Нет
- Сечение жилы,мм2 400
- Диапазон сечений 300-400
- Со срывной головкой (-ами) Да
- С изоляцией Нет
Предназначены для соединения кабелей напряжением до 35 кВ. Центрально-симмтричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
