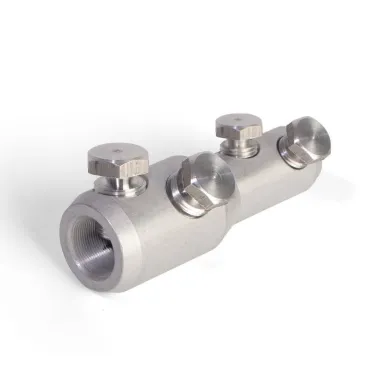

Соединитель болтовой 4ПСБЕ — 25-50/ 70-120 66807 КВТ
- Бренд: КВТ
- Код производителя: 66807
- Код РАЭК: 1242832
- Код РС: 417998
- Страна: Россия
- Поставщик 435 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,15
- Высота,м 0,01
- Длина,м 0,25
- Вес,кг 0,103
- Код РАЭК 1242832
- Серия ПСБЕ : Соединители болтовые переходные с угловым расположением болтов. Евросерия
- Код РС 417998
- Тип изделия Соединитель болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 95
- Ширина,мм 27
- Объем,литр 0.1
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,046
- Высота,мм 27
- Дополнительная информация Соединители имеют внутреннюю конструктивную перегородку
- Сфера применения Предназначены для соединения любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр внутренний,мм 1 511
- Изоляция Нет
- Сечение жилы,мм2 120
- Диапазон сечений 25-50
- Защитное покрытие поверхности Без покрытия (голый)
- Номин. поперечное сечение (диапазон),мм2 25
- Уровень напряжения До 10 кВ
- Со срывной головкой (-ами) Да
- Количество винтов/болтов 4
- С изоляцией Нет

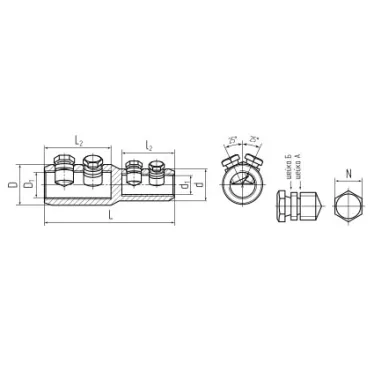

Предназначены для соединения любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения. Каждый болтовой соединитель является мультиразмерным. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Центрально-симмтричные отверстия под кабельную жилу в корпусе соединителя. Материал корпуса и болтов - специальный алюминиевый сплав. Покрытие - без покрытия. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
