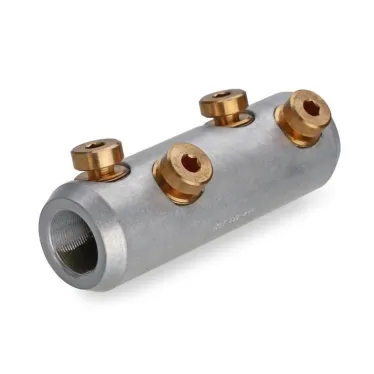

Соединитель болтовой 4СБЕ-35–150/240 65826 КВТ
- Бренд: КВТ
- Код производителя: 65826
- Код РАЭК: 1243872
- Код РС: 1182697
- Страна: Россия
- Поставщик 825 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,03
- Высота,м 0,002
- Длина,м 0,05
- Вес,кг 1,662
- Код РАЭК 1243872
- Серия СБЕ-35 : Соединители болтовые на напряжение до 35 кВ. Евросерия
- Код РС 1182697
- Тип изделия Соединитель болтовой
- Напряжение,в 35 000
- Страна Россия
- Длина,мм 200
- Ширина,мм 120
- Объем,литр 0.88
- Цвет Серый
- Способ монтажа На винты
- Материал Медь
- Масса,кг 0,33
- Высота,мм 50
- Дополнительная информация расположение болтов - угловое, материал болтов - медный сплав
- Сфера применения Соединение любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 35
- Диаметр наружный,мм 37
- Диаметр внутренний,мм 21
- Изоляция Нет
- Сечение жилы,мм2 240
- Диапазон сечений 150-240
- Со срывной головкой (-ами) Да
- С изоляцией Нет
Предназначены для соединения кабельных жил напряжением до 35 кВ. Центрально симмтричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Соединители 'КВТ' имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт.
