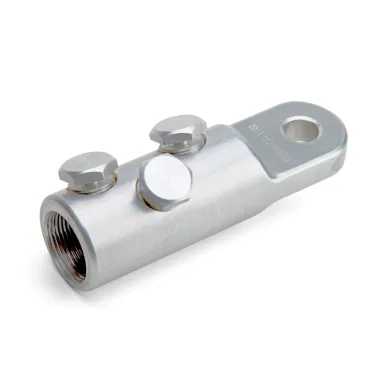

Наконечник болтовой 3НБЕ-500/630 65811 КВТ

Бренд: КВТ
Код производителя: 65811
Код РАЭК: 1243885
Код РС: 418004
Страна: Россия

3 030,00 ₽/шт.

В наличии 1045 шт.

Доступное количество по складам:

Поставщик 1045 шт.

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Ширина,м 0,15
Высота,м 0,01
Длина,м 0,25
Вес,кг 0,46
Код РАЭК 1243885
Серия 3НБЕ : Наконечники болтовые с угловым расположением болтов. Евросерия
Код РС 418004
Тип изделия Наконечник болтовой
Напряжение,в 10 000
Страна Россия
Длина,мм 156
Ширина,мм 6
Объем,литр 0.422
Объем,м3 0,001
Цвет Серый
Способ монтажа На винты
Материал Сплав алюминиевый
Масса,кг 0,43
Высота,мм 6

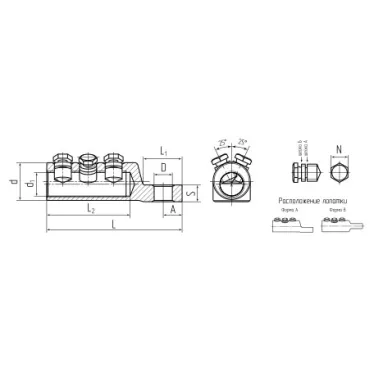

Дополнительная информация расположение болтов - угловое
Сфера применения Оконцевание любого типа кабельных жил
Покрытие Без покрытия
Номинальное напряжение,кв 10
Диаметр наружный,мм 48
Диаметр отверстия,мм 17
Диаметр внутренний,мм 34
Резьба M16
Изоляция Нет
Сечение жилы,мм2 630
Диапазон сечений 500-630
Защитное покрытие поверхности Без покрытия (голый)
Номин. поперечное сечение (диапазон),мм2 500
Метрический размер болта (М..) 17
Для полностью защищенных соединений Да
Уровень напряжения До 10 кВ
Номинальное сечение алюминий, SE,мм2 500
Номинальное сечение медь, СМ,мм2 500
Номинальное сечение алюминий, SМ,мм2 500
Со срывной головкой (-ами) Да
Номинальное сечение алюминий, RМ,мм2 500
Номинальное сечение медь, RМ,мм2 500
Номинальное сечение медь, RE,мм2 500
Номинальное сечение алюминий, RE,мм2 500
Количество винтов/болтов 3
Проводящий материал Алюминий
Форма поперечного сечения Многопроволочная круглая/секторная жила

Смотреть видео

Для оконцевания любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Х-образное угловое расположение болтов соответствует стандартам и гарантирует механическую прочность соединения. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников 'КВТ' смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса, Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.
