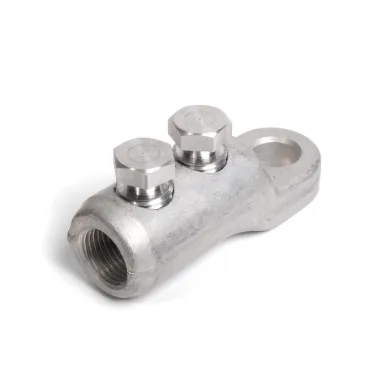

Наконечник болтовой 2НБП-150/240 67045 КВТ
- Поставщик 700 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,03
- Высота,м 0,002
- Длина,м 0,05
- Вес,кг 0,86
- Код РАЭК 1243880
- Серия НБП : Наконечники болтовые для кабелей с изоляцией из сшитого полиэтилена
- Тип изделия Наконечник болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 100
- Ширина,мм 100
- Объем,литр 0.72
- Объем,м3 0,01
- Цвет Серый
- Способ монтажа На винты
- Материал Сплав алюминиевый
- Масса,кг 0,1
- Высота,мм 30
- Дополнительная информация расположение болтов - рядное
- Сфера применения Оконцевание любого типа кабельных жил
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр наружный,мм 27
- Диаметр отверстия,мм 17
- Диаметр внутренний,мм 17
- Резьба M16
- Изоляция Нет
- Сечение жилы,мм2 240
- Диапазон сечений 150-240
- Защитное покрытие поверхности Без покрытия (голый)
- Номин. поперечное сечение (диапазон),мм2 150
- Метрический размер болта (М..) 14
- Для полностью защищенных соединений Да
- Уровень напряжения До 10 кВ
- Номинальное сечение алюминий, SE,мм2 150
- Номинальное сечение медь, СМ,мм2 150
- Номинальное сечение алюминий, SМ,мм2 150
- Со срывной головкой (-ами) Да
- Номинальное сечение алюминий, RМ,мм2 150
- Номинальное сечение медь, RМ,мм2 150
- Номинальное сечение медь, RE,мм2 150
- Номинальное сечение алюминий, RE,мм2 150
- Количество винтов/болтов 2
- Проводящий материал Алюминий
- Форма поперечного сечения Многопроволочная круглая/секторная жила
Для оконцевания кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ, Рядное расположение болтов на корпусе. Центрально-симмтричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля. Материал корпуса и болтов - специальный алюминиевый сплав. Покрытие - без покрытия. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности корпуса. Лопатка болтовых наконечников 'КВТ' смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса, Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.
