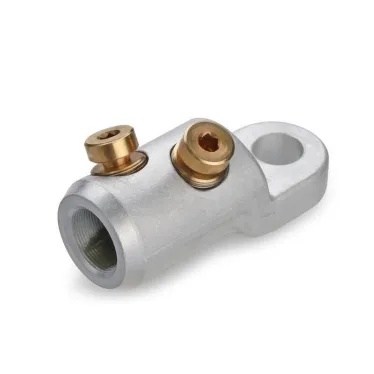

Наконечник болтовой 2НБЕ-35–150/240 65835 КВТ

Бренд: КВТ
Код производителя: 65835
Код РАЭК: 1243893
Код РС: 1182457
Страна: Россия

1 425,00 ₽/шт

В наличии 50 шт

Доступное количество по складам:

Срок доставки уточним при заказе

Госзакупки малого объема Большая смета? Отправьте в 1 клик

Доставка:

Самовывоз (МО, г. Мытищи): через 0 дней
Доставка по Москве и МО:через 0 дней
Передача в ТКчерез 0 дней

Способ оплаты:

Ширина,м 0,03
Высота,м 0,002
Длина,м 0,05
Вес,кг 1,06
Код РАЭК 1243893
Серия НБЕ-35 : Наконечники болтовые на напряжение до 35 кВ. Евросерия
Код РС 1182457
Тип изделия Наконечник болтовой
Напряжение,в 35 000
Страна Россия
Длина,мм 17
Ширина,мм 12
Объем,литр 0.748
Цвет Серый
Способ монтажа На винты
Материал Сплав алюминиевый
Масса,кг 0,21
Высота,мм 4
Дополнительная информация расположение болтов - угловое, материал болтов - медный сплав
Сфера применения Оконцевание любого типа кабельных жил
Покрытие Без покрытия
Номинальное напряжение,кв 35
Диаметр наружный,мм 37
Диаметр отверстия,мм 17
Диаметр внутренний,мм 21
Резьба M16
Изоляция Нет
Сечение жилы,мм2 240
Диапазон сечений 150-240
Защитное покрытие поверхности Без покрытия (голый)
Номин. поперечное сечение (диапазон),мм2 150
Метрический размер болта (М..) 14
Для полностью защищенных соединений Да
Уровень напряжения До 35 кВ
Номинальное сечение алюминий, SE,мм2 150
Номинальное сечение медь, СМ,мм2 150
Номинальное сечение алюминий, SМ,мм2 150
Со срывной головкой (-ами) Да
Номинальное сечение алюминий, RМ,мм2 150
Номинальное сечение медь, RМ,мм2 150
Номинальное сечение медь, RE,мм2 150
Номинальное сечение алюминий, RE,мм2 150
Количество винтов/болтов 2
Проводящий материал Алюминий
Форма поперечного сечения Многопроволочная круглая/секторная жила

Смотреть видео

Предназначены для соединения кабельных жил напряжением до 35 кВ. Центрально симмтричное отверстие под кабельную жилу в корпусе хвостовика способствует снижению потерь в контактном соединении. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, Рифленая накатка на внутренней поверхности цилиндрической части наконечника увеличивает площадь и механическую прочность контактного соединения.
