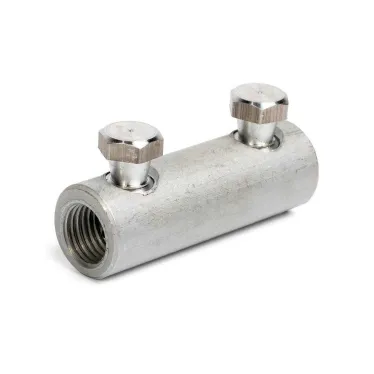

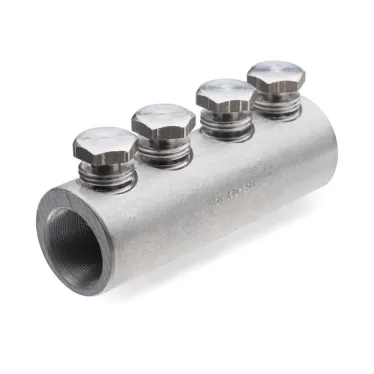

Соединитель болтовой 4СБ-70/120 65814 КВТ
- Бренд: КВТ
- Код производителя: 65814
- Код РАЭК: 900477
- Код РС: 75009
- Страна: Россия
- Код ЭТМ: 2833672
- Поставщик 5580 шт.
- Москва 280 шт.
Срок доставки уточним при заказе
- Самовывоз (МО, г. Мытищи): через 0 дней
- Доставка по Москве и МО:через 0 дней
- Передача в ТКчерез 0 дней
- Ширина,м 0,025
- Высота,м 0,001
- Длина,м 0,03
- Вес,кг 0,103
- Код РАЭК 900477
- Серия СБ : Соединители болтовые с рядным расположением болтов
- Код РС 75009
- Тип изделия Соединитель болтовой
- Напряжение,в 10 000
- Страна Россия
- Длина,мм 220
- Ширина,мм 140
- Объем,литр 0.083
- Цвет Серый
- Способ монтажа На винты
- Материал Медь
- Масса,кг 0,5
- Высота,мм 40
- Дополнительная информация расположение болтов - рядное
- Сфера применения Соединение любого типа кабельных жил
- Нормативный документ ТУ 3449-009-97284872-2006
- Покрытие Без покрытия
- Номинальное напряжение,кв 10
- Диаметр наружный,мм 27
- Диаметр внутренний,мм 17
- Изоляция Нет
- Сечение жилы,мм2 120
- Диапазон сечений 70-120
- Защитное покрытие поверхности Без покрытия (голый)
- Код ЭТМ 2833672
- Номин. поперечное сечение (диапазон),мм2 70
- Маслостойкая уплотняющая/центрующая полоса Нет
- Уровень напряжения До 10 кВ
- Со срывной головкой (-ами) Да
- Количество винтов/болтов 4
- С изоляцией Нет
Предназначены для соединения любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля, Рядное расположение болтов на корпусе соединителя. Эксцентриковое отверстие под кабельную жилу в корпусе соединителя. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы, Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения.
